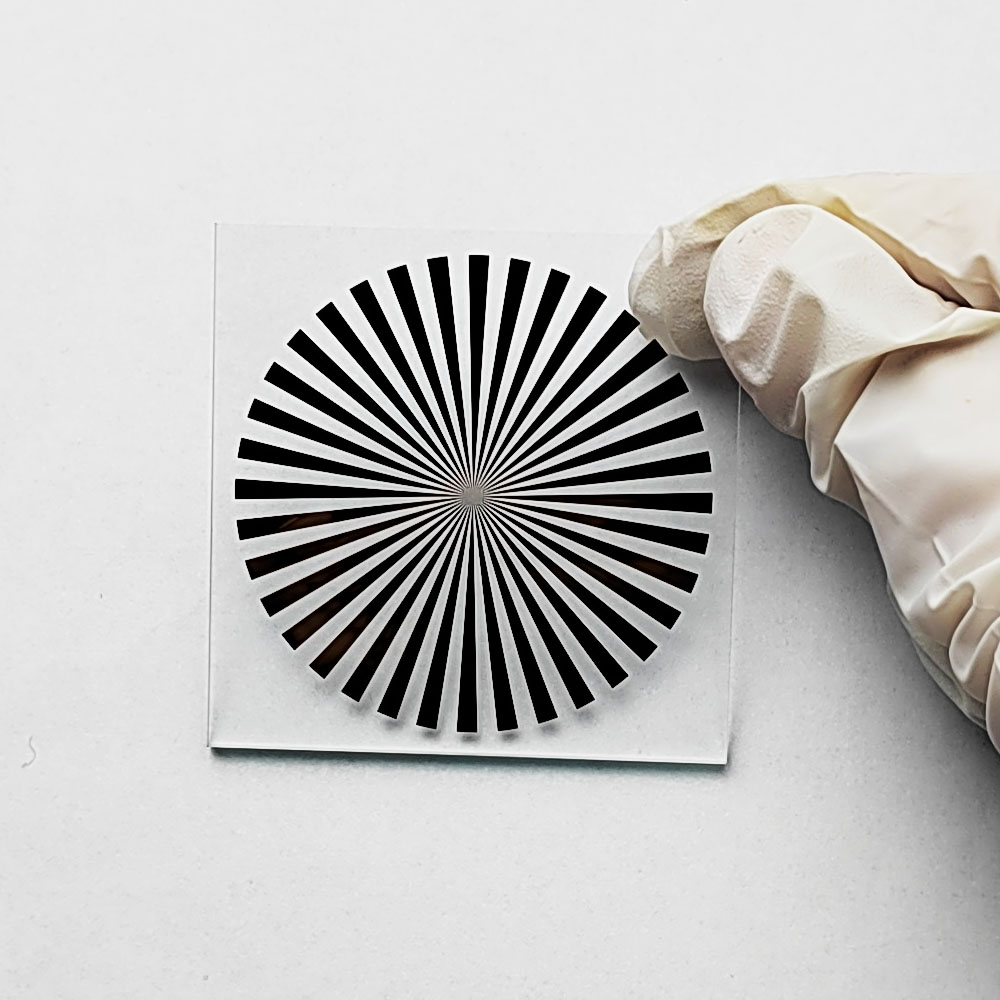

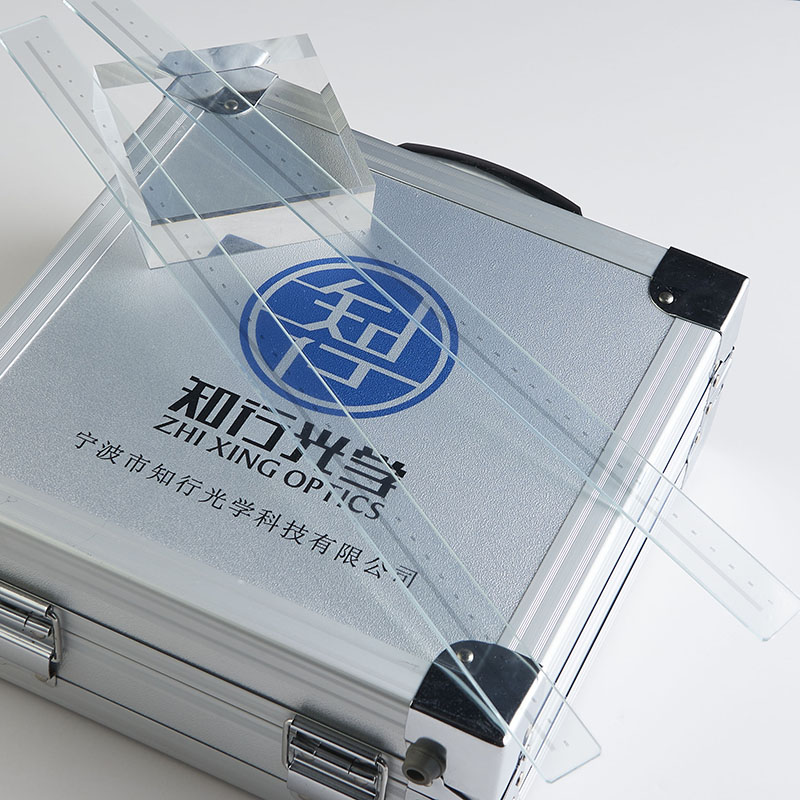

Fotomáscara de películaes una placa maestra utilizada para la fabricación de obleas de circuitos integrados, que contiene información relevante sobre el diseño del circuito integrado. En el proceso de fabricación de la oblea, el patrón de la película fotográfica se transfiere al material del sustrato expuesto a través de una serie de procesos como el recubrimiento fotorresistente, la exposición y el revelado para lograr la transferencia del patrón.
La luz se difracta a través de la parte transparente de la fotomáscara de película y la intensidad de la luz divergirá hacia el área opaca cercana. La lente de proyección recoge estos rayos y hace converger la luz para proyectarla sobre la superficie de la oblea para obtener imágenes. Si desea distinguir dos aberturas transparentes adyacentes en la fotomáscara de película, la intensidad de la luz del área oscura entre ellas debe ser mucho menor que la intensidad de la luz del área transparente. Esta búsqueda de la alta resolución no sólo se refleja en la mejora continua de la longitud de onda de la fuente de luz y del fotorresistente, sino también en la actualización continua de los tipos de fotomáscaras y los materiales utilizados.
Las fotomáscaras actuales utilizadas en la fabricación de semiconductores incluyen principalmente binarias.Fotomáscara de película, Fotomáscara de película de cambio de fase y Fotomáscara de película EUV.
El cuarzo sintético se prepara mediante deposición axial en fase gaseosa. Se trata de un bloque de vidrio de cuarzo formado por una serie de reacciones químicas en una llama de hidrógeno-oxígeno para generar partículas de dióxido de silicio. Entre ellos, el compuesto de silicio puede ser SiCl4, SiHCl3, SiH2Cl2 o incluso SiH4. El cuarzo sintético debe tener una alta transmitancia de luz de más del 99%, fuerte resistencia a la luz, baja tasa de expansión térmica, alta calidad, alta planitud, alta precisión de superficie, fuerte resistencia al plasma y resistencia a ácidos y álcalis, alto aislamiento y otras características.
El sustrato de fotomáscara de película, también conocido como sustrato de fotomáscara en blanco, se refiere a un sustrato de cuarzo sobre el cual se han depositado materiales funcionales como Cr y MoSi, y luego se depositan un revestimiento antirreflectante y un fotorresistente. Después de la exposición, grabado, decapado, limpieza, inspección y otros procesos, se prepara Film Photomask. El sustrato Film Photomask representa aproximadamente el 90% del costo de la materia prima de los productos Film Photomask y es un factor clave en el costo de los productos Film Photomask. A medida que los usuarios de Film Photomask continúan aumentando sus requisitos de calidad de sus productos finales, las empresas de Film Photomask buscan constantemente avances en la calidad del producto, y la calidad de los sustratos de Film Photomask tiene un impacto significativo en la calidad deFotomáscara de películaproductos finales. Los indicadores clave de los sustratos de Film Photomask incluyen planitud, rendimiento y espesor de los materiales depositados en la superficie, limpieza, etc. A medida que los nodos tecnológicos de fabricación de circuitos integrados continúan reduciéndose, los requisitos para estos indicadores técnicos se vuelven cada vez más estrictos.
La película protectora Film Photomask es una película transparente de 1 µm de espesor pegada sobre un marco de aleación de aluminio. el uso deFotomáscara de películaLa película protectora tiene dos funciones principales. Una es garantizar que el polvo o las partículas adheridas a la fotomáscara de película no aparezcan en el chip durante el proceso de exposición; el otro es mantener la limpieza de la fotomáscara, reducir el desgaste de la fotomáscara de película durante el uso y mejorar la eficiencia de producción de la fabricación de semiconductores.
