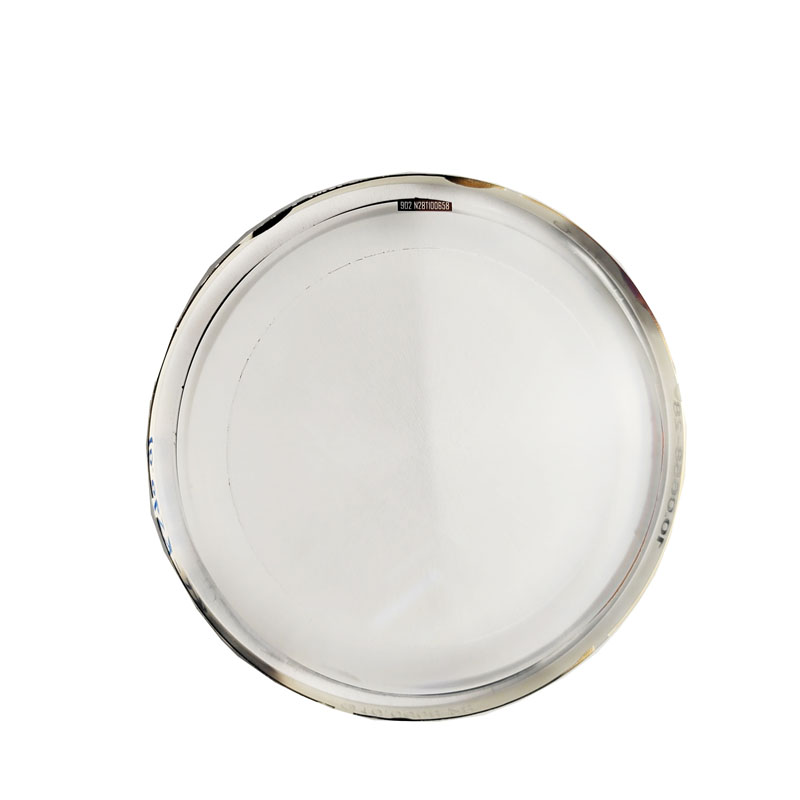

Correctores nulos CGH(Correctores nulos de hologramas generados por computadora) son dispositivos de prueba óptica avanzados que se utilizan para medir y corregir aberraciones en sistemas ópticos de precisión, como lentes o espejos asféricos y de forma libre. Emplean tecnología basada en difracción para generar frentes de onda que coinciden perfectamente con la forma ideal del componente óptico bajo prueba, lo que permite pruebas nulas de alta precisión.
Los correctores nulos CGH funcionan mediante el uso de un holograma generado por computadora (una rejilla de difracción de precisión) para producir un frente de onda de referencia. Cuando la luz láser pasa a través del CGH, se difracta para crear un frente de onda que corresponde a la inversa de la aberración esperada de la óptica de prueba. Cualquier desviación entre este frente de onda de referencia y el frente de onda real reflejado desde la superficie de prueba es capturada por un detector, como un interferómetro. Estas desviaciones se analizan para cuantificar errores en la superficie óptica.
Los principios de trabajo clave incluyen:
Coincidencia de frente de onda: El CGH genera un frente de onda personalizado que "anula" la forma ideal de la óptica de prueba, convirtiendo el frente de onda reflejado en una referencia plana o esférica simple para facilitar la medición.
Calibración basada en difracción: El holograma está diseñado con patrones precisos que dirigen la luz en órdenes específicos, utilizándose el primer orden de difracción para las pruebas.
Mapeo de errores de alta resolución: Los datos interferométricos proporcionan perfiles detallados de errores de superficie, lo que permite un pulido o alineación correctivos.
NuestroCorrectores nulos CGHestán diseñados para ofrecer máxima precisión y compatibilidad con interferómetros estándar de la industria. A continuación se muestran los parámetros clave del producto:
Características clave:
Eficiencia de difracción > 35% en primer orden
Precisión del frente de onda subnanométrica
Compatible con longitudes de onda de 632,8 nm (láser HeNe) o 1064 nm (láser IR)
Diseñados a medida para cada óptica específica
Material: sílice fundida o sustrato de cuarzo
Rango de tamaño: 25 mm a 500 mm de diámetro
Tabla de parámetros:
| Parámetro | Especificación |
|---|---|
| Precisión del frente de onda | <λ/50 RMS (λ = 632,8 nm) |
| Tolerancia de alineación | < 10 segundos de arco en inclinación y descentrado |
| Precisión de colocación de líneas | < 50 nm |
| Compatibilidad láser | HeNe, IR o fuentes láser visibles |
| Distancia de funcionamiento | Personalizable desde 50 mm hasta 2000 mm |
| Calidad de la superficie | 10-5 excavación desde cero |
Los correctores nulos CGH son esenciales en las industrias aeroespacial, astronómica y de imágenes de alta gama para validar grandes telescopios, ópticas de litografía EUV y espejos de precisión. Su capacidad para probar superficies ópticas complejas sin lentes nulas físicas los hace versátiles y rentables.
Nuestros productos combinan décadas de experiencia en ingeniería óptica con procesos de fabricación de litografía de última generación. Cada CGH está meticulosamente diseñado y verificado para garantizar una precisión rastreable y resultados repetibles.
