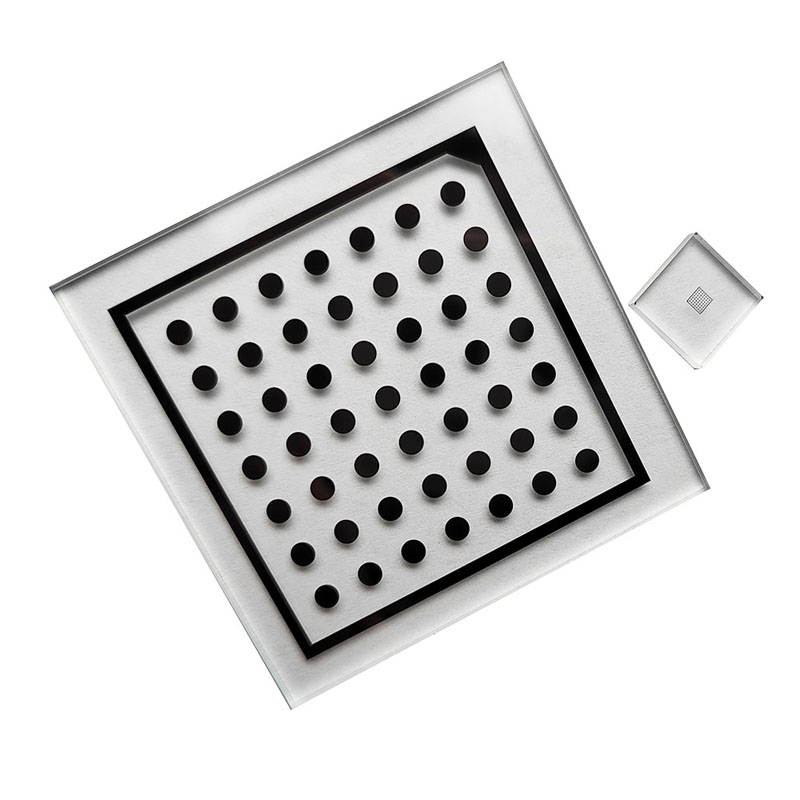

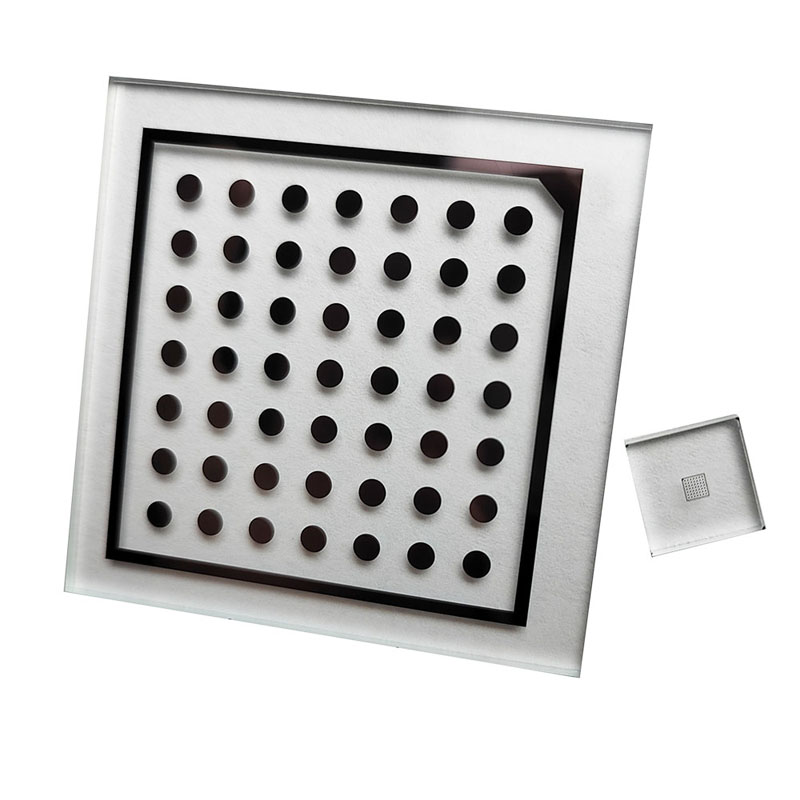

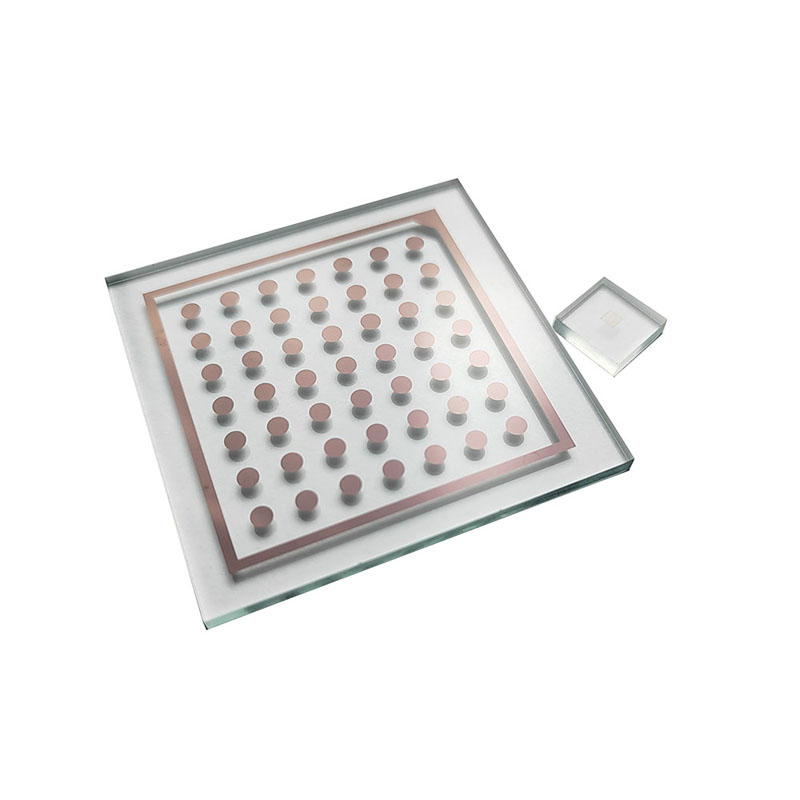

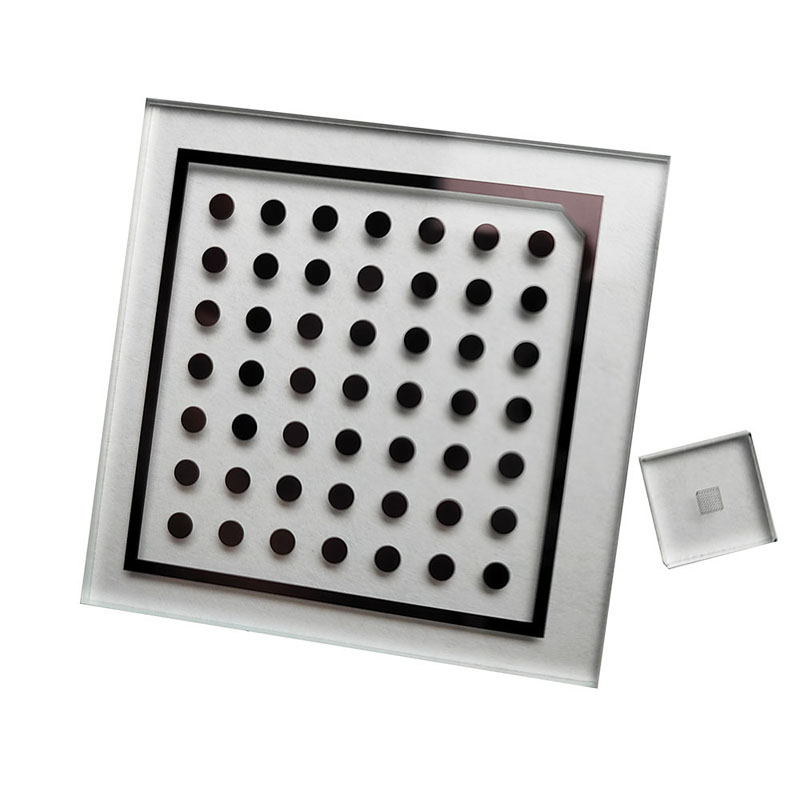

El fabricante líder de China, Zhixing, ofrece la placa de calibración de vidrio Halcon de 50 mm de alta precisión. Nuestra producción avanzada garantiza una calidad excepcional y precios competitivos. ¡Elija Zhixing para obtener soluciones confiables de calibración de vidrio!
Halcon es un potente software de visión artificial con funciones de calibración óptica que ayudan a los usuarios a determinar con precisión los parámetros de la cámara, mejorando así la precisión y estabilidad del procesamiento de imágenes. El proceso detallado y las consideraciones para la placa de calibración de vidrio Halcon de 50 mm se describen a continuación.
1. Prepárate
Antes de la calibración óptica, es necesario preparar los siguientes materiales:
(1) Tablero de ajedrez estándar: el tablero de ajedrez estándar es un papel de tablero de ajedrez en blanco y negro, generalmente de 8x8, 9x6 y otras especificaciones, que se puede pegar en una superficie plana antes de la calibración.
(2) Cámara: El uso de una cámara requiere atención para seleccionar el entorno de fuente de luz y la configuración de parámetros de la cámara adecuados.
(3) Computadora: use la computadora para instalar el software Halcon y conectar la cámara.
2. Proceso de calibración
(1) Configure los parámetros de la cámara: en el software Halcon, haga clic en el botón "Abrir cámara" para configurar los parámetros de la cámara, incluido el tiempo de exposición, la ganancia, el balance de blancos, etc.
(2) Toma de imágenes de calibración: el tablero de ajedrez estándar se coloca en el campo de visión de la cámara, tomando múltiples imágenes, lo que requiere que el tablero de ajedrez aparezca en la imagen en diferentes posiciones y direcciones.
(3) Detección de puntos de esquina: en el software Halcon, la función "find_calib_object" se utiliza para detectar puntos de esquina en la imagen y guardarlos en un archivo.
(4) Calibración: utilice la función "calibrate_cameras" para calibrar la cámara y guardar el resultado de la calibración en un archivo.
(5) Evaluación de los resultados de la calibración: la función "eval_calib_data" se utiliza para evaluar los resultados de la calibración, incluido el error promedio, la diferencia estándar y otros indicadores. Según los resultados de la evaluación, se puede juzgar el efecto de calibración.
3. Precauciones
(1) Al tomar imágenes de calibración, la posición y el ángulo de la cámara deben mantenerse estables para evitar movimientos y sacudidas.
(2) El tamaño y las especificaciones del tablero de ajedrez deben configurarse de acuerdo con la situación real; generalmente se recomienda utilizar especificaciones de tablero de ajedrez de 8x8 o 9x6.
(3) Es necesario garantizar la coherencia de las condiciones de iluminación en el proceso de calibración para evitar la influencia de una iluminación demasiado fuerte o demasiado débil en los resultados de la calibración.
(4) La cantidad y calidad de los datos de calibración tienen un impacto importante en los resultados de la calibración. Se recomienda tomar varias imágenes y la posición y el ángulo del tablero de ajedrez en cada imagen deben ser lo más diferentes posible.
En resumen, la placa de calibración de vidrio Halcon de 50 mm es un vínculo indispensable en la aplicación de la visión artificial; mediante una operación y aplicación cuidadosas, puede mejorar la precisión y la estabilidad del procesamiento de imágenes y proporcionar una ayuda eficaz para la aplicación de la tecnología de visión artificial.
Característica:
| Especificaciones | Diámetro | Distancia | numero de puntos | material | Precisión (mm) |
| Halcón6mm | 0,375 mm | 0,75 mm | 7*7 | vidrio/cerámica | ±0,001 mm |
| Halcon10mm | 0,625 mm | 1,25 mm | 7*7 | vidrio/cerámica | ±0,001 mm |
| Halcón15mm | 0,9375 mm | 1.875mm | 7*7 | vidrio/cerámica | ±0,001 mm |
| Halcón20mm | 1,25 mm | 2,50 mm | 7*7 | vidrio/cerámica | ±0,001 mm |
| Halcón30mm | 1.875mm | 3,75 mm | 7*7 | vidrio/cerámica | ±0,001 mm |
| Halcón40mm | 2,50 mm | 5,00 mm | 7*7 | vidrio/cerámica | ±0,001 mm |
| Halcón50mm | 3.125mm | 6,25 mm | 7*7 | vidrio/cerámica | ±0,001 mm |
| Halcón60mm | 3,75 mm | 7,50 mm | 7*7 | vidrio/cerámica | ±0,001 mm |
| Halcón80mm | 5,00 mm | 10,00 mm | 7*7 | vidrio/cerámica | ±0,001 mm |
| Halcón100mm | 6,25 mm | 12,50 mm | 7*7 | vidrio/cerámica | ±0,001 mm |
| Halcon160mm | 10,00 mm | 20,00 mm | 7*7 | vidrio/cerámica | ±0,001 mm |
| Halcón200mm | 12,50 mm | 25,00 mm | 7*7 | vidrio/cerámica | ±0,001 mm |
Pantalla de color de capa:
Preguntas frecuentes de los clientes
1. ¿Puede recomendarme una placa de calibración adecuada?
Respuesta: La placa de calibración generalmente está entre 1/3 y 2 veces el campo de visión. Sólo hacemos sugerencias. El tamaño específico utilizado depende del uso real del cliente.
2. ¿Puedo personalizar una talla?
Respuesta: Sí, solo necesita proporcionar dibujos en formato CAD/CDR o dibujos dibujados a mano, y también podemos dibujar para usted de forma gratuita.
3. ¿Cuánto dura el tiempo de personalización?
Respuesta: El tiempo personalizado suele ser de 7 a 8 días hábiles después del pago y la confirmación de los dibujos. La hora de llegada específica varía según los diferentes países y regiones.
4. ¿Cómo puedo pagar?
Respuesta: Tenemos una cuenta de cobranza global que admite múltiples monedas.
