Posicionamiento incorrecto: un peligro en el que fácilmente puedes sufrir en silencio. Consideremos un escenario del mundo real. Estás inspeccionando un espejo asférico cóncavo. Se diseña el CGH, se configura el camino óptico y aparecen franjas de interferencia. Según la experiencia, ajustas ligeramente el espejo; los márgenes se ven bien, el valor de PV es bueno y se respira aliviado. Pero tres meses después, el espejo está instalado en el sistema y la calidad de la imagen es deficiente. Después de investigar, se descubre que el radio de curvatura difiere del valor de diseño en más de diez micrómetros. ¿Dónde estaba el problema? Durante la inspección, el espejo no estaba en su posición teórica. Pensaste que lo habías ajustado a las "franjas óptimas", pero en realidad, usaste una desviación de pose para compensar el error de fabricación en el radio de curvatura: dos errores se anulan entre sí, creando una ilusión autoconsistente pero que se desvía de la verdad. Aún más insidioso es que si el radio de curvatura del espejo en sí es problemático y no se ha controlado con precisión la pose al valor teórico, los datos de la superficie medidos se vuelven un desastre: es imposible determinar cuánto es un problema de forma de la superficie y cuánto es un problema de pose. ¿Cómo se evita este peligro? Una mirilla. ¿Cómo garantiza una mirilla su pose teórica? En un sistema de inspección CGH (Espejo Asférico Cóncavo), la tarea principal de la estructura del ojo de gato es clara: garantizar que el espejo bajo prueba (DUT) y el CGH mantengan la postura teórica. ¿Cuál es la postura teórica? Es la relación espacial calculada rigurosamente durante la fase de diseño: la distancia axial, la inclinación y la excentricidad son valores de diseño claramente definidos. Todo el trabajo del ojo de gato es garantizar que la pose real ensamblada coincida con estos valores de diseño. ¿Cómo funciona en la práctica? Analicémoslo usando un escenario de inspección común. Escenario: El CGH es inspeccionado y tiene un área holográfica de alineación. La luz proyectada desde esta área, después de ser reflejada por el DUT, forma la imagen de un ojo de gato, generalmente un punto de luz claro y enfocado.
Figura 1. Ruta óptica para la detección del ojo de gato.
El procedimiento operativo es el siguiente: 1. Ajuste aproximado: Monte el espejo de prueba y el CGH en su lugar y ajuste la distancia axial, la inclinación y la excentricidad para que estén cerca de los valores teóricos. 2. Ajuste fino del ojo de gato: observe la imagen del ojo de gato proyectada en la pantalla holográfica. A medida que la posición y la postura del espejo de prueba se acercan gradualmente al valor teórico, la imagen del ojo de gato tenderá hacia una forma óptima preestablecida.

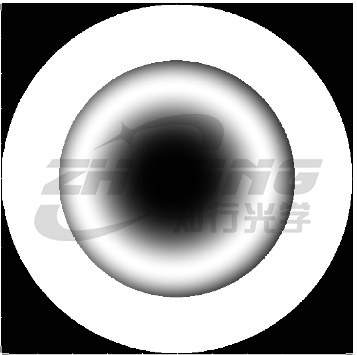

Figura 2. Imagen de ojo de gato cuando la pose es correcta.

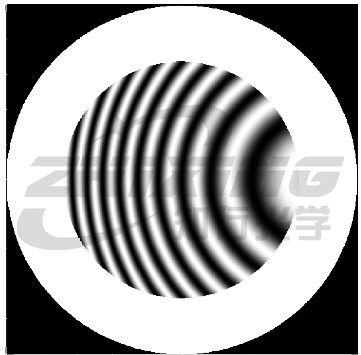

Figura 3. Imagen de ojo de gato con pose incorrecta (error de distancia axial e inclinación).
3. Bloqueo de posición: Una vez que la imagen del ojo de gato alcanza el estándar preestablecido, indica que el espejo bajo prueba está en su posición teórica. En este punto, todos los mecanismos de ajuste están bloqueados y comienza la detección de la forma de la superficie. El ojo de gato actúa aquí esencialmente como un "indicador de posición" altamente sensible. Le indica cuándo la posición del espejo está "en su lugar". Los datos de la forma de la superficie medidos después de su colocación son el rendimiento real del espejo en su posición teórica. Un caso del mundo real: ¿De dónde viene la aberración esférica? La simulación proporciona la respuesta. Ahora que el principio está claro, veamos un escenario de ingeniería real. Muchos ingenieros de campo pueden sentirse identificados con el proceso de resolución de problemas en este caso. Hay una lente asférica y la forma de su superficie se detecta primero mediante un perfilómetro sin contacto DUI. El perfilómetro escanea el contorno del espejo a través de una sonda óptica, adquiriendo directamente datos topográficos de la superficie. Los resultados medidos están bien; la forma de la superficie parece bastante limpia.

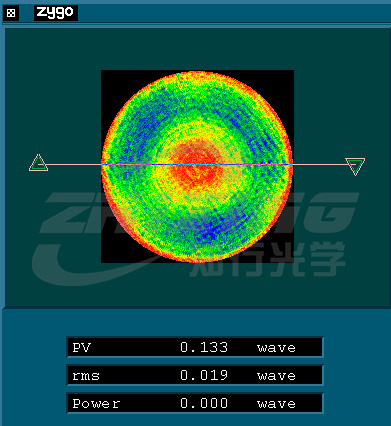

Figura 4 Resultados de la prueba de DUI
La misma lente se probó nuevamente en el sistema de prueba CGH. El ojo del gato estaba alineado correctamente y la postura estaba fijada en el valor teórico. El resultado salió a la luz: una gran aberración esférica era claramente visible en la cara.

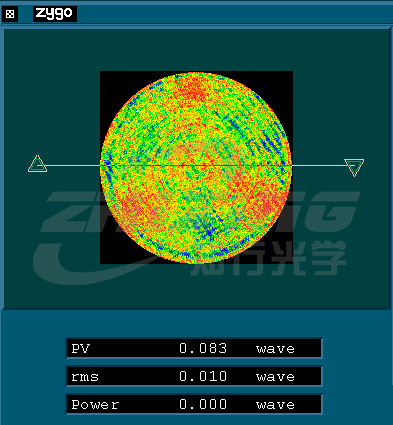

Figura 5 Resultados de la prueba CGH
Sobre la mesa había dos informes. DUI dijo que la forma de la superficie estaba bien, mientras que CGH dijo que había una gran aberración esférica. ¿Cuál creer? Para encontrar la fuente de esta aberración esférica, se midió el radio de curvatura de la lente mediante DUI. Un perfilómetro sin contacto puede escanear directamente la generatriz para ajustarla al radio de curvatura, sin depender de un frente de onda de referencia externo. Los resultados de la medición llegaron: el radio de curvatura medido difería del valor teórico en 112 μm. A continuación, este radio de desviación de curvatura se sustituyó en el modelo de simulación óptica del sistema de detección CGH. Una vez obtenidos los resultados de la simulación, se compararon con los datos medidos de la forma de la superficie del CGH; los dos coincidieron notablemente bien. Esta gran aberración esférica era precisamente el comportamiento que debería mostrar el radio de desviación de curvatura en la postura teórica.

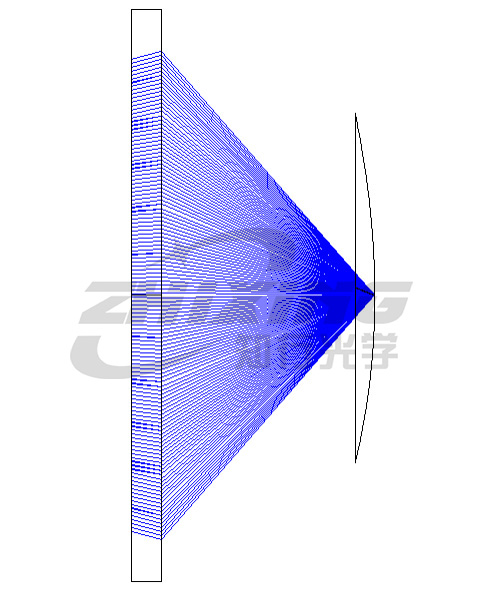

Figura 6 Resultados de la simulación
La cadena ahora está cerrada: Desviación del radio de curvatura → La aberración esférica debería aparecer debajo de la pose teórica → La aberración esférica medida por CGH coincide con la simulación → La medición de CGH es la real. ¿Por qué DUI no mostró antes una aberración esférica obvia en los resultados de la forma de la superficie? Porque cuando un perfilómetro sin contacto escanea una superficie, la correspondencia entre el sistema de coordenadas de medición y la referencia mecánica del espejo depende de la postura de sujeción. Si el espejo no está estrictamente bloqueado bajo la postura teórica, el componente de la forma de la superficie causado por la desviación del radio de curvatura puede diluirse por el cambio en la postura de medición y suavizarse aún más en el procesamiento de datos, apareciendo finalmente "no perceptible" en el informe de la forma de la superficie. Pero la medición del radio de curvatura no miente: el valor del radio de curvatura medido por DUI se desvía del valor teórico, y esta desviación, después de ser simulada, es exactamente igual a la aberración esférica medida por CGH. ¿Qué tiene de poderosa la combinación CGH + ojo de gato? Separa el error de forma de la superficie y el error del radio de curvatura. Con la pose fija, una desviación en el radio de curvatura es una aberración esférica, sin lugar donde esconderse. Además, esta aberración esférica se puede reproducir mediante simulación: no aparece de la nada, sino que es una manifestación inevitable de la desviación del radio de curvatura en la postura teórica. ¿Qué significa esto para los operadores de primera línea? La garantía de postura teórica del ojo de gato aporta cambios tangibles a las pruebas in situ:
◆ La posesión ahora se basa en evidencia: la precisión de la colocación del espejo ya no se juzga por el "aspecto de las rayas". La imagen del ojo de gato es un estándar de juicio de pose cuantitativo independiente de las rayas.
◆ Los datos de la forma de la superficie son confiables: con la postura fija, la forma de la superficie medida es la verdadera forma de la superficie del espejo mismo. Si el radio de curvatura es incorrecto, la forma de la superficie reflejará con precisión el estado desenfocado y no quedará oscurecida por la pose incorrecta.
◆ Reproducible: el estándar de la imagen del ojo de gato permanece sin cambios independientemente del operador. La pose ajustada por Zhang San y Li Si es la misma pose.
◆ Cuando los datos de diferentes instrumentos entran en conflicto, hay una manera clara de resolver el problema: CGH tiene un ojo de gato que fija la postura, midiendo la verdadera forma de la superficie bajo la postura teórica. Con otros métodos, si la pose no está estrictamente bloqueada, los datos de "buena apariencia" pueden no ser correctos; en este caso, medir el radio de curvatura por separado a menudo proporciona la respuesta. Finalmente, en el sistema de prueba CGH, la compensación del frente de onda es la que se menciona con más frecuencia: garantiza la precisión de la forma de la superficie. Sin embargo, la compensación del frente de onda se basa en la suposición de que la posición entre el espejo probado y el CGH (Curve Front Gauge) está en el estado diseñado teóricamente. El ojo de gato actúa como la "fuerza estabilizadora" que fija la postura. Al fijar la pose, se revela la verdadera forma del espejo. El radio de curvatura es correcto o incorrecto. Nada está oculto. Y esto es precisamente lo que más requieren las pruebas de precisión: autenticidad.
