Del frente de onda al MTF: ¿Cómo evaluar completamente un sistema óptico?

01 Prueba de frente de onda: determinación de la precisión del sistema

Medidas de prueba de frente de onda:

El grado en que el frente de onda se desvía del estado ideal después de que la luz pasa a través del sistema.

Los indicadores comunes incluyen:

◆PV (valor de pico a valle)

◆RMS (media cuadrática)

◆Análisis de aberración de Zernike

Ayuda a determinar:

◆Aberración esférica

◆Coma

◆Astigmatismo

◆Desviación de montaje/ajuste

Métodos de prueba comunes

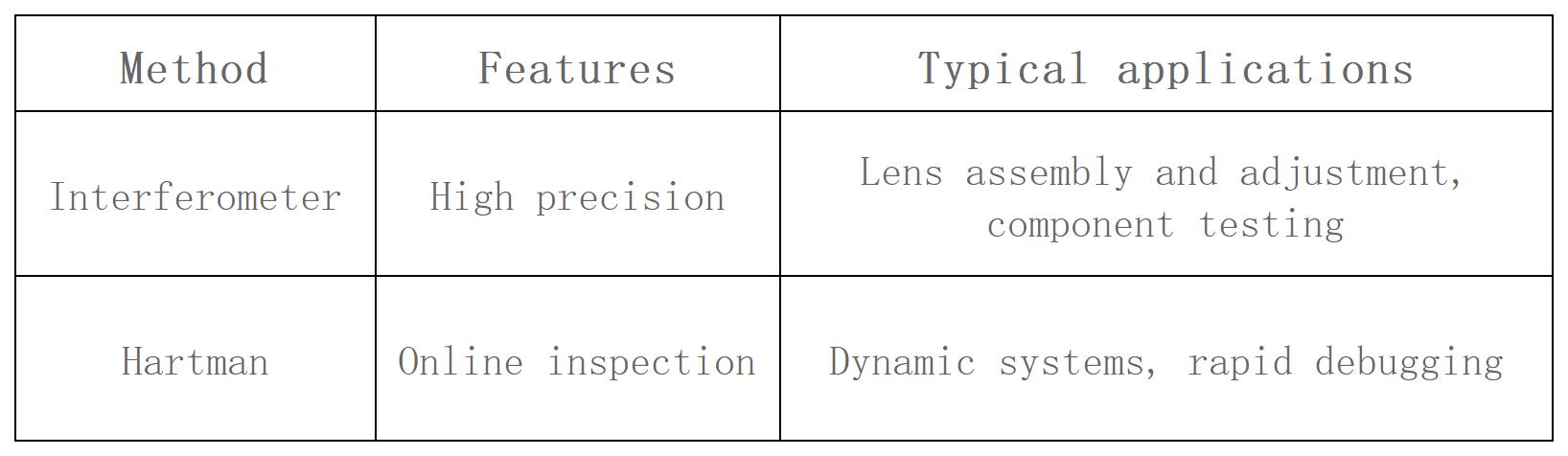

02 Prueba MTF: ver si el sistema finalmente puede "ver con claridad"

MTF (Función de Transferencia de Modulación) describe:

La capacidad del sistema para retener los detalles y el contraste de la imagen.

Un MTF más alto indica una imagen más clara.

En comparación con el frente de onda, MTF se aproxima más al resultado final visto por el cliente.

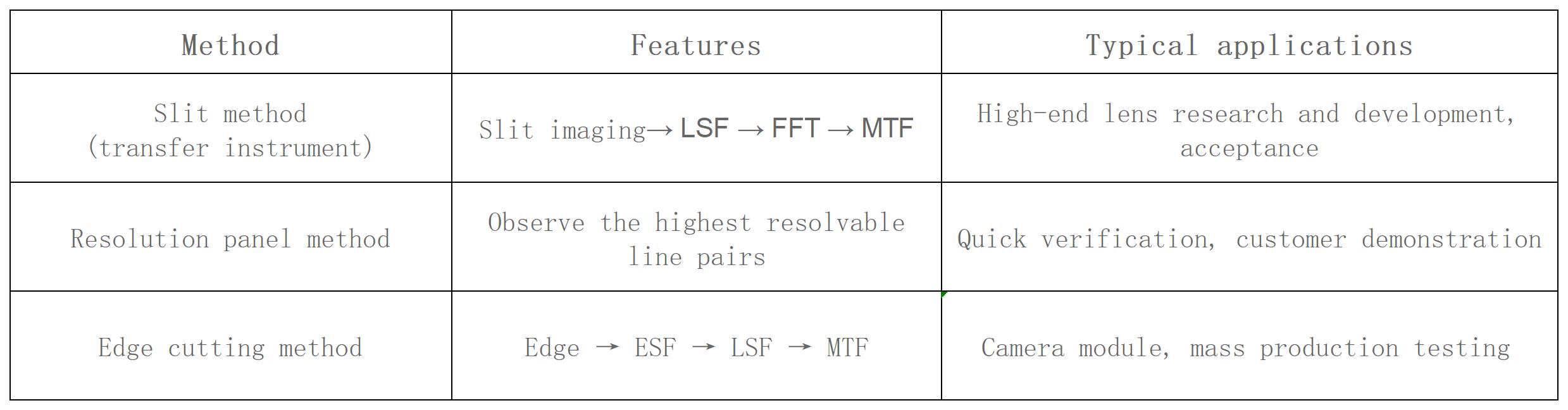

Métodos de prueba comunes de MTF

Entre ellos, el sistema Trioptics, comúnmente conocido en la industria, generalmente pertenece al método Slit Scan, que actualmente es uno de los métodos estándar para probar lentes de alta gama.

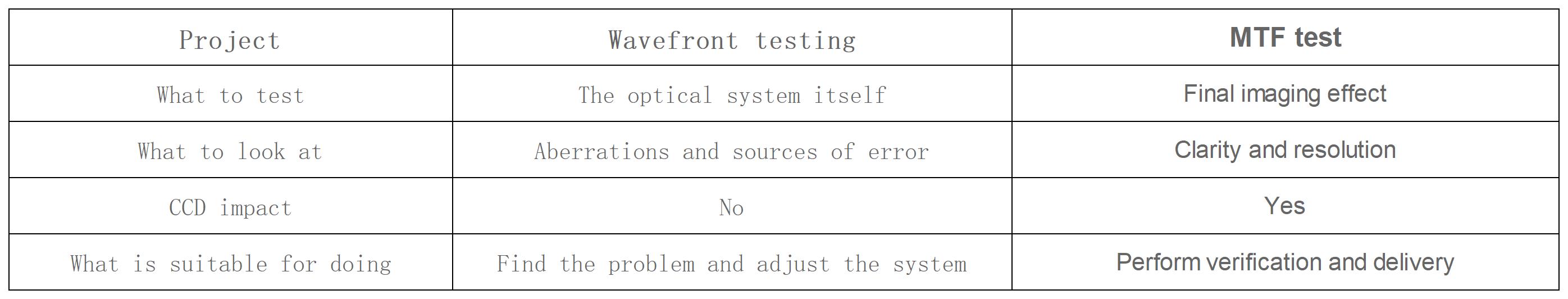

03 Wavefront vs. MTF: ¿Cuáles son las diferencias?

En breve:

Wavefront te dice "por qué no está claro"; MTF te dice "si está claro o no".

04 ¿Se pueden convertir los dos entre sí?

Teóricamente, sí, porque: Frente de onda → PSF → MTF, lo que significa que los datos del frente de onda se pueden utilizar para derivar el MTF teórico.

Sin embargo, en realidad: el MTF real también se ve afectado por lo siguiente:

◆Tamaño de píxel CCD/CMOS

◆Frecuencia de muestreo

◆Estructura de microlentes

◆Errores de montaje y ajuste

◆ Ruido electrónico

Por lo tanto: los datos de frente de onda proporcionan un rendimiento teórico; MTF mide el rendimiento real del sistema.

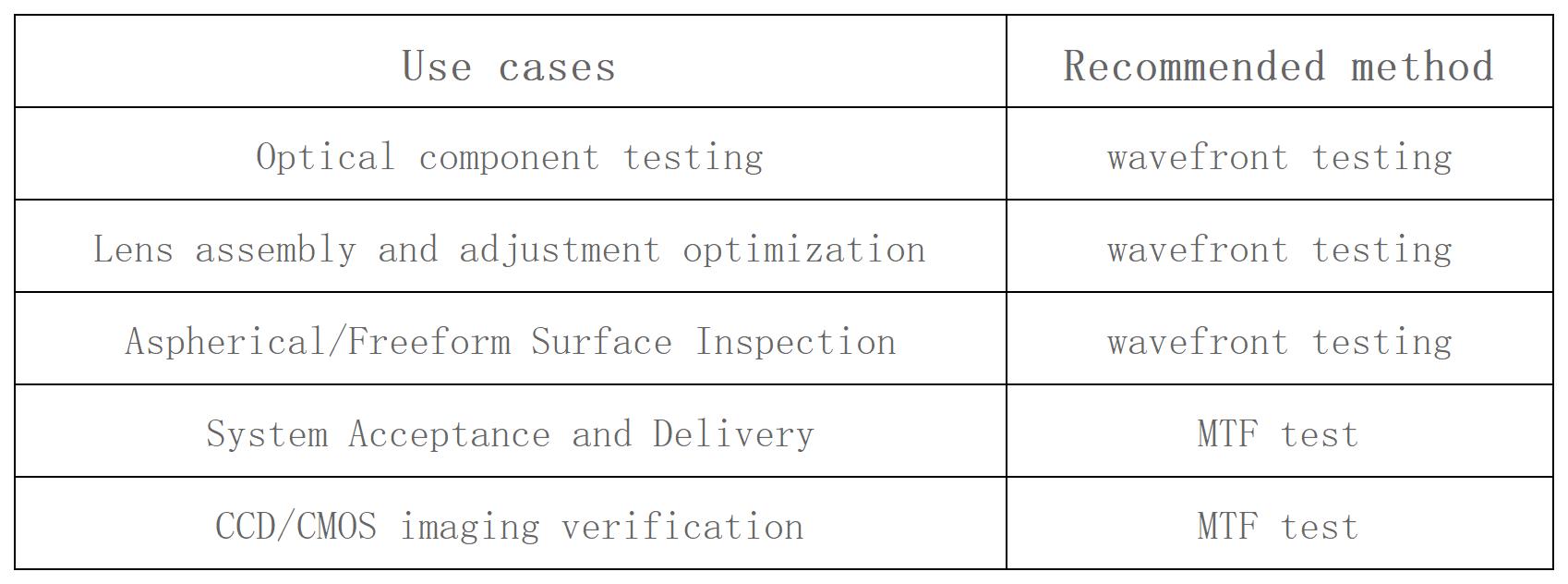

05 ¿Cuándo medir el frente de onda? ¿Cuándo medir el MTF?

Las mejores prácticas normalmente implican primero optimizar el sistema mediante pruebas de frente de onda y luego validar los resultados utilizando MTF (factor de transformación medio).

Conclusión

Las pruebas de frente de onda y las pruebas MTF no son sustitutas, sino complementarias.

La prueba de frente de onda es una herramienta de diagnóstico; MTF es la respuesta final.

Una evaluación de la calidad del sistema verdaderamente integral requiere la combinación de ambos.

Sólo así podremos lograr realmente:

De "teóricamente excelente" a "comprensión prácticamente clara".
