01 ¿Qué es la placa de resolución 1951 de la USAF?
USAF 1951 (Objetivo de resolución de 1951 de la Fuerza Aérea de los Estados Unidos) es uno de los objetivos de prueba de resolución estándar más utilizados en el mundo. Consiste en una disposición estándar de franjas blancas y negras y se utiliza para juzgar los detalles más pequeños que un sistema óptico puede resolver. En pocas palabras: cuántas líneas puede separar claramente una lente representa su poder de resolución.
Las aplicaciones comunes incluyen:
◆Verificación de investigación y desarrollo de lentes
◆Pruebas de visión industriales
◆Evaluación de microsistemas
◆Aceptación del sistema óptico
02 ¿Cuáles son el Grupo y Elemento en el tablero de resolución?
El patrón de la USAF 1951 consta de múltiples grupos y elementos. Cada Grupo contiene 6 Elementos, cada Elemento corresponde a una frecuencia espacial diferente (lp/mm).
Cuanto mayor sea el número, más finas serán las líneas y más difícil será la prueba.
03 ¿Cómo utilizar correctamente la USAF 1951?
Paso 1: configurar el sistema de prueba
Esto normalmente incluye:
◆Fuente de luz (iluminación uniforme)
◆Junta de resolución de la USAF
◆Lente bajo prueba
◆Cámara CCD/CMOS
◆Software de visualización y análisis
Ruta de prueba básica:
Fuente de luz → Tablero de resolución USAF → Lente bajo prueba → Sensor → Análisis de imagen
Notas:
◆Asegurar una iluminación uniforme
◆Enfoque preciso
◆Alinee el eje óptico lo más cerca posible
◆Evitar la vibración del sistema
Paso 2: encuentre la posición de imagen más clara
Ajuste la distancia focal o la distancia de trabajo para lograr una claridad de imagen óptima.
Este es el paso más crucial que afecta los resultados.
Paso 3: Observe "¿Aún se pueden separar?"
Examina la imagen:
¿Qué grupo, qué franjas blancas y negras de qué elemento todavía se pueden separar claramente?
Criterios de juicio:
Rayas blancas y negras claramente distinguibles.
Rayas mezcladas, atenuadas o indistinguibles
El último patrón reconocible representa el límite superior de la resolución del sistema.
04 ¿Cómo convertir a lp/mm?

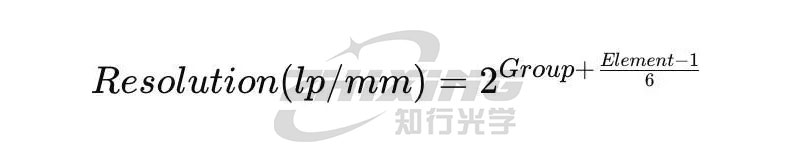

Cada Grupo/Elemento corresponde a una frecuencia espacial fija. Fórmula de conversión:
Por ejemplo:
◆Grupo 5, Elemento 3
◆Corresponde aproximadamente a 20 lp/mm
lp/mm (pares de líneas/mm) = Número de líneas blancas y negras que se pueden distinguir por milímetro

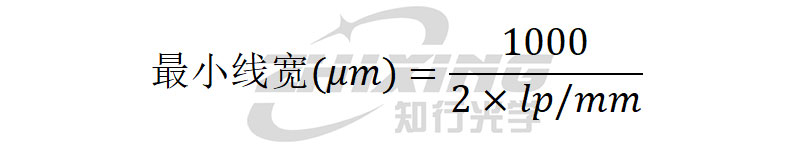

Ancho mínimo de línea = Ancho de una sola línea blanca o negra
Relación entre los dos:
05 ¿Cómo determinar la confiabilidad de los resultados de las pruebas?

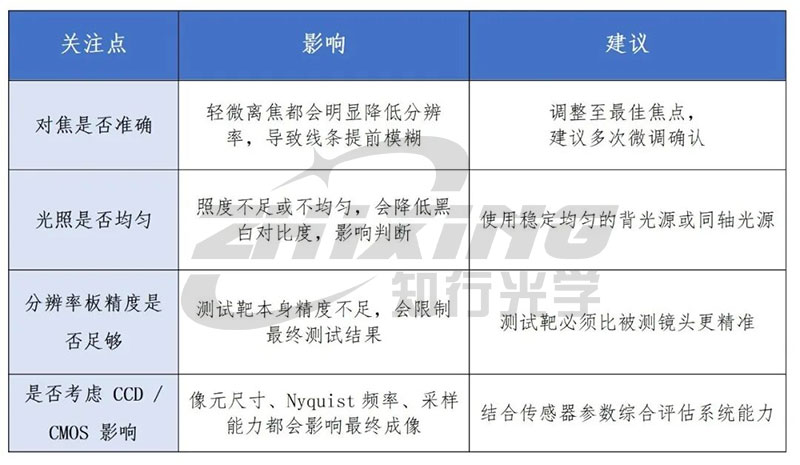

A menudo, las pruebas inexactas no se deben a problemas con las lentes, sino a problemas con la metodología de prueba.
Lectura recomendada:
06 ¿Cuándo se necesitan grupos de mayor resolución?
A medida que la resolución de las lentes de alta gama continúa mejorando, los grupos 5 y 6 tradicionales ya no son suficientes.
Por ejemplo:
◆Lentes de inspección de semiconductores
◆Objetivos de microscopio de alta NA
◆Sistemas AOI
◆Visión industrial de píxeles ultra altos

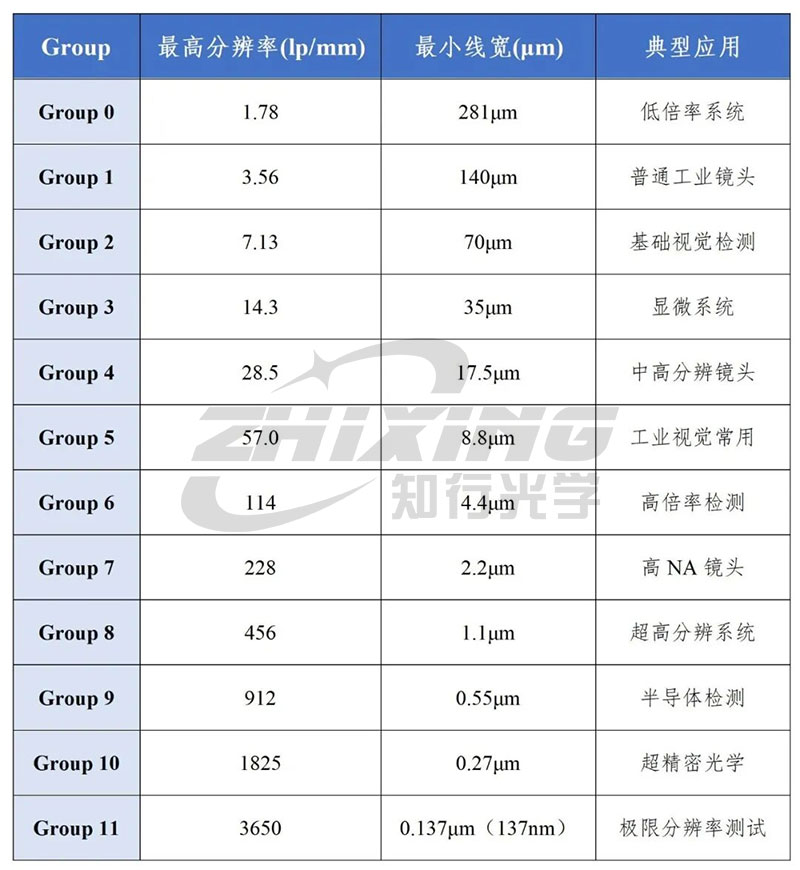

A menudo, se necesitan el Grupo 9/Grupo 10/Grupo 11 para medir verdaderamente las capacidades del sistema.
Especialmente: USAF Grupo 11 (hasta aproximadamente 3500 lp/mm)
se ha convertido en un estándar importante para probar lentes de resolución ultra alta.
Conclusión
El gráfico de resolución de la USAF 1951 es clásico porque es simple, intuitivo y confiable.
No sólo ayuda a determinar si una lente "ve con claridad", sino que también ayuda a los ingenieros a descubrir rápidamente exactamente con qué "claridad" puede ver el sistema. Elegir la tabla de resolución adecuada y emplear los métodos de prueba correctos son esenciales para obtener resultados de prueba verdaderamente confiables.
