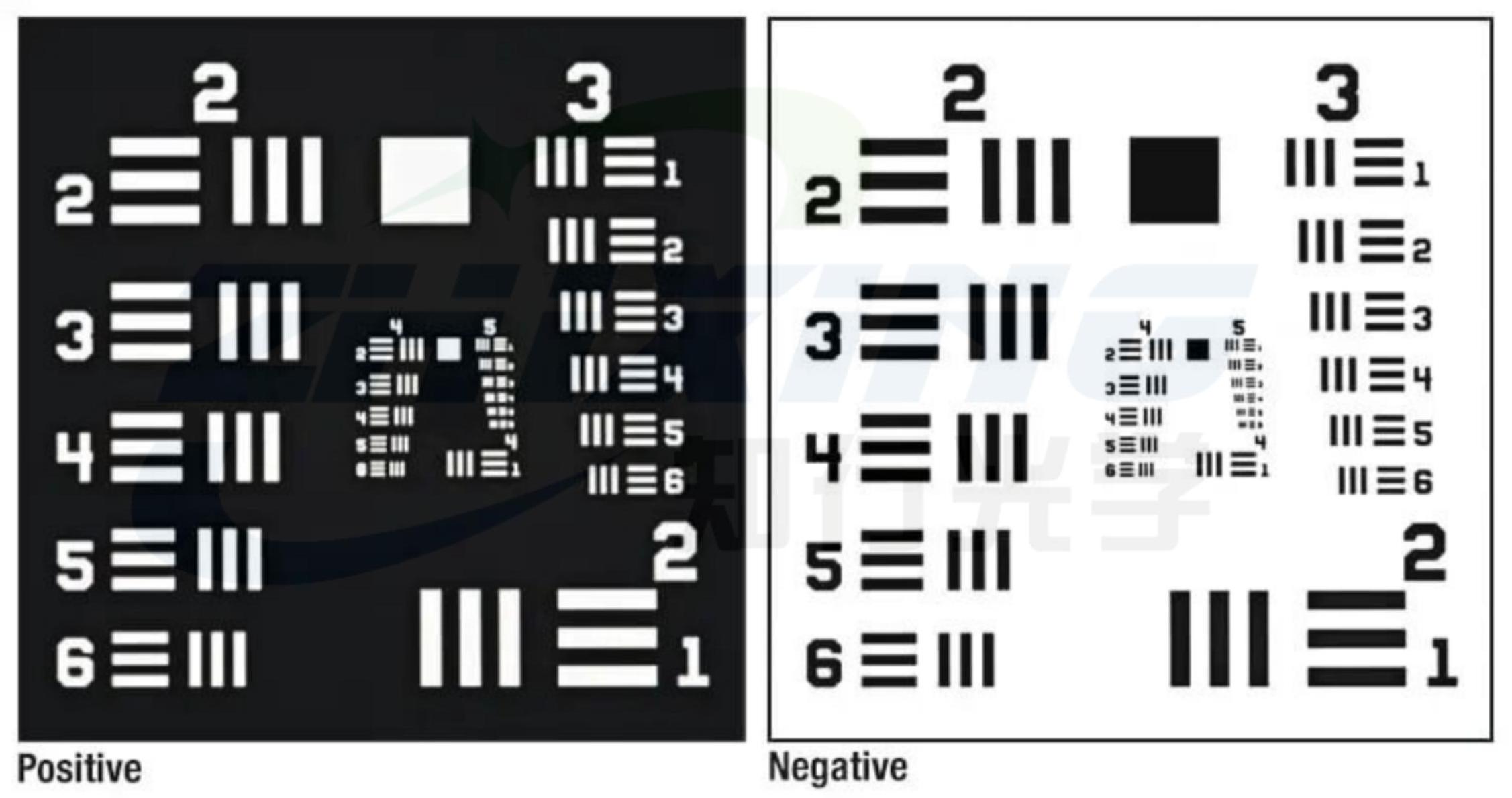

01 ¿Cuál es el objetivo de resolución estándar del ejército de EE. UU.? El objetivo de resolución estándar del ejército de EE. UU. (Objetivo de resolución 1951 de la USAF) es una de las herramientas de prueba de resolución estándar más utilizadas en la industria óptica. Utiliza una disposición estandarizada de líneas blancas y negras para ayudar a determinar el detalle más pequeño que una lente puede resolver.
En términos simples: el número de líneas que una lente puede separar claramente representa su poder de resolución. Debido a que el método de prueba es intuitivo y estandarizado, el tablero de prueba de resolución estándar militar de EE. UU. se ha utilizado durante mucho tiempo para:
◆ Verificación de I+D de lentes ópticas
◆ Pruebas de rendimiento de fábrica de lentes
◆ Evaluación de la resolución del sistema de imágenes
◆ Calibración y aceptación de equipos optoelectrónicos. Para lentes de alta gama, se ha convertido en un estándar de prueba indispensable.
02 ¿Por qué no podemos confiar únicamente en las pruebas de frente de onda? Las pruebas de frente de onda pueden evaluar la calidad óptica de la propia lente, como por ejemplo:
◆ Error de forma de superficie
◆ Control de aberración
◆ Índice RMS/PV.
Sin embargo, en aplicaciones del mundo real, el impacto final en el rendimiento de las imágenes también incluye:
◆ Coincidencia de tamaño de píxel CCD/CMOS
◆ Error en el embalaje del sensor
◆ Precisión del ensamblaje del sistema
◆ Estado de enfoque real.
En otras palabras, las pruebas de frente de onda miden la lente en sí, mientras que las pruebas estándar militares de EE. UU. verifican todo el sistema optoelectrónico. En última instancia, lo que les importa a los clientes no son los parámetros teóricos de la lente, sino si el sistema realmente puede resolver los detalles del objetivo. Esta es precisamente la razón por la que las pruebas de estándares militares estadounidenses son irremplazables.

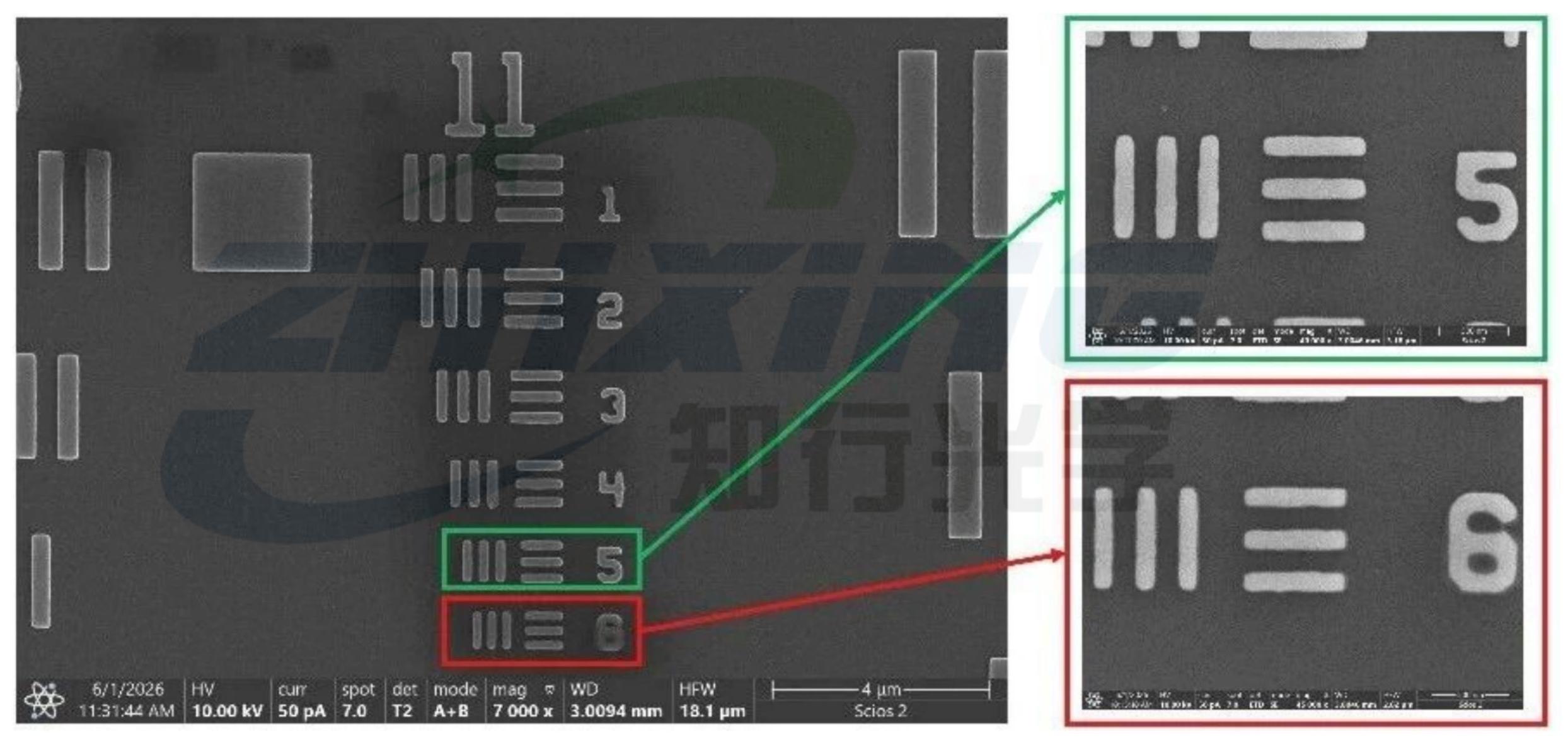

03. Grupo 11 de la USAF: Desafiando los límites de los 3500 pares de líneas. Para satisfacer las necesidades de prueba de lentes de resolución ultra alta, Ningbo Zhixing Optics ha lanzado el objetivo de prueba de resolución ultra alta Grupo 11 de la USAF, que admite hasta 3500 pares de líneas/mm. Esto significa que el ancho de línea mínimo se acerca a los 140 nm. Este tamaño se acerca a la escala de la fabricación de micronano semiconductores. El verdadero desafío no es sólo "crear" la imagen, sino garantizar su suficiente precisión. Esto incluye:
◆ Precisión de control de ancho de línea extremadamente alta
◆ Calidad de borde clara y nítida
◆ Rendimiento de contraste estable y confiable
◆ Control de coherencia de la imagen de página completa.
Porque: el objetivo de la prueba en sí debe ser más preciso que la lente que se está probando para que los resultados de la prueba sean significativos.
04 ¿Por qué los lentes de alta gama dependen cada vez más de los objetivos de prueba de 11 juegos estándar militares de EE. UU.?
A medida que las capacidades de resolución de las lentes continúan mejorando, los objetivos de prueba tradicionales de bajo aumento ya no son suficientes para las necesidades de verificación.
Especialmente en los siguientes escenarios de aplicación: ◆Inspección de obleas semiconductoras ◆AOI (Inspección óptica automatizada) ◆Sistemas de visión industrial de alto píxel ◆Equipo de imágenes microscópicas de grado de investigación La capacidad del sistema para identificar defectos más pequeños y reconstruir estructuras más finas depende a menudo de: La resolución del sistema en condiciones del mundo real.
Los objetivos de prueba de alta precisión del estándar militar estadounidense 11 son herramientas cruciales para verificar esta capacidad.
05 Un objetivo de prueba confiable determina la credibilidad de la prueba Muchas personas se centran en las lentes, pero fácilmente pasan por alto los propios estándares de prueba.
De hecho: sólo una tabla de resolución suficientemente precisa puede medir realmente el rendimiento final de la lente.
Ningbo Zhixing Optics se especializa en la fabricación de micro/nanoestructuras de ultraprecisión, proporcionando alta calidad:
◆Tabla de resolución de estándares militares de EE. UU. ◆Objetivos de prueba de pares de líneas ultra altos ◆Patrones de prueba personalizados de alta precisión Proporcionar soporte de verificación de resolución más confiable para sistemas ópticos de alta gama.
A medida que el rendimiento de las lentes se acerca a sus límites, los estándares de prueba también deben actualizarse en consecuencia.
El estándar militar estadounidense de 11 conjuntos (3500 pares de líneas) de objetivos de prueba de resolución ultra alta no es solo una herramienta de prueba, sino también un estándar de verificación clave que conecta la "excelencia teórica" y la "claridad del mundo real".
