Ejemplo 1: Los parámetros del espejo cilíndrico se muestran en la Figura 1: D1=40 mm, D2=30 mm, R=60 mm, rectangular.

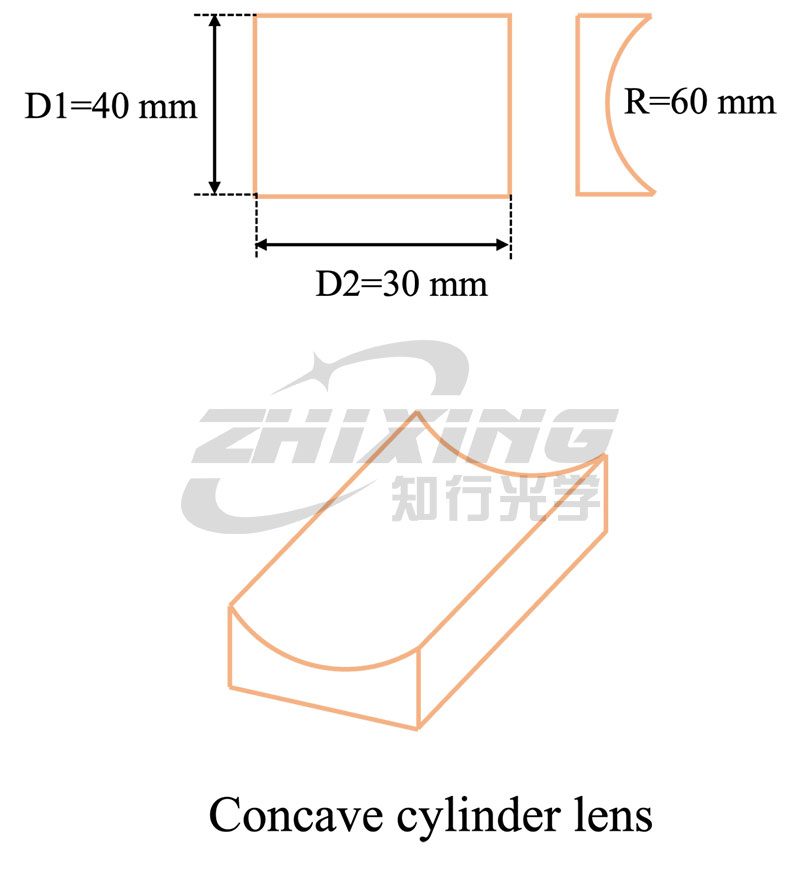

Figura 1: Diagrama esquemático de los parámetros de la superficie cóncava.
Según los parámetros anteriores, ingrese los parámetros relevantes (R, tipo, D1, D2, Forma) dentro del cuadro rojo en la página web de selección, como se muestra en la Figura 2. La herramienta calculará automáticamente el rango Fno disponible para el modelo correspondiente (cuadro verde):

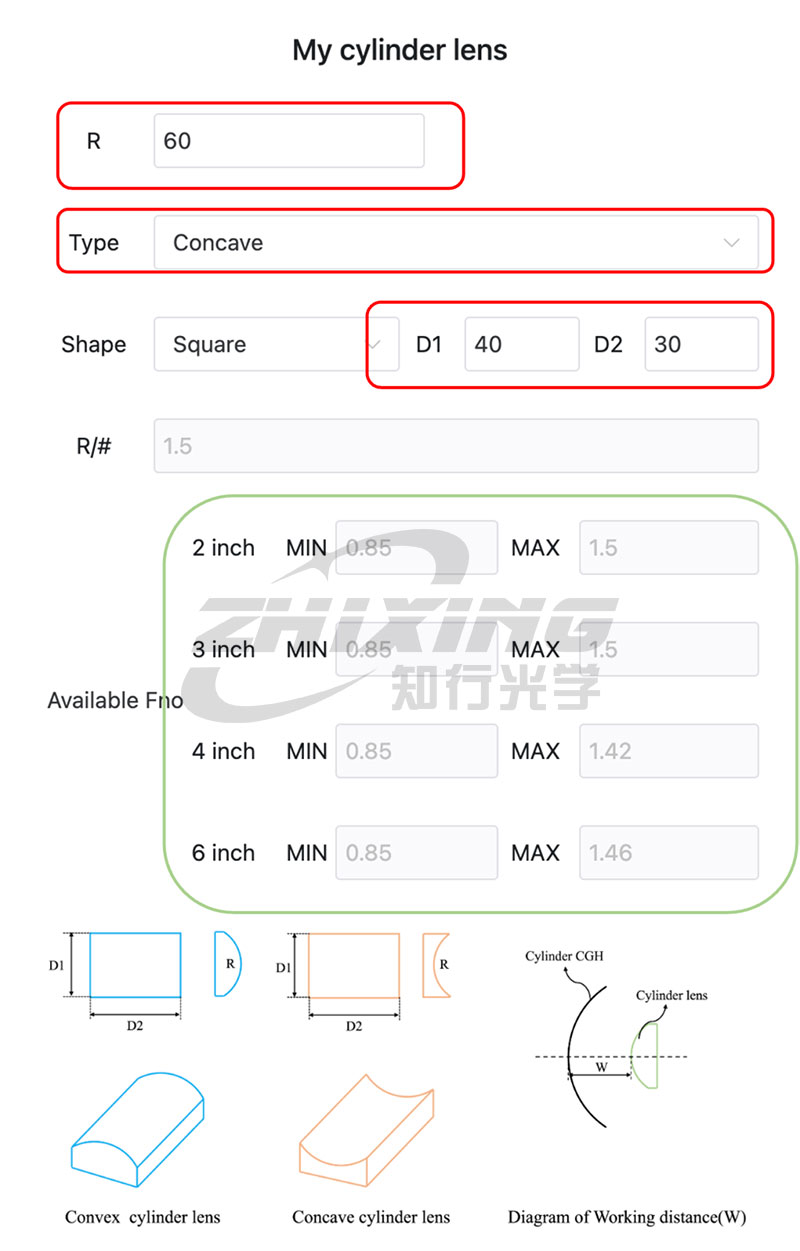

Figura 2: Entrada de parámetros y salida de cálculo de Fno
Según el cuadro verde anterior, se recomiendan seis modelos (consulte la tabla del Apéndice 1):
2 pulgadas: ZX2100, ZX2150
3 pulgadas: ZX3100, ZX3150
4 pulgadas: ZX4100
6 pulgadas: ZX6100
Ejemplo 2: Los parámetros del espejo cilíndrico son los siguientes: D1=30 mm, D2=40 mm, R=60 mm, rectangular.
W (distancia desde la superficie trasera del CGH hasta el vértice del cilindro) se determina en función de la trayectoria óptica real del cliente.

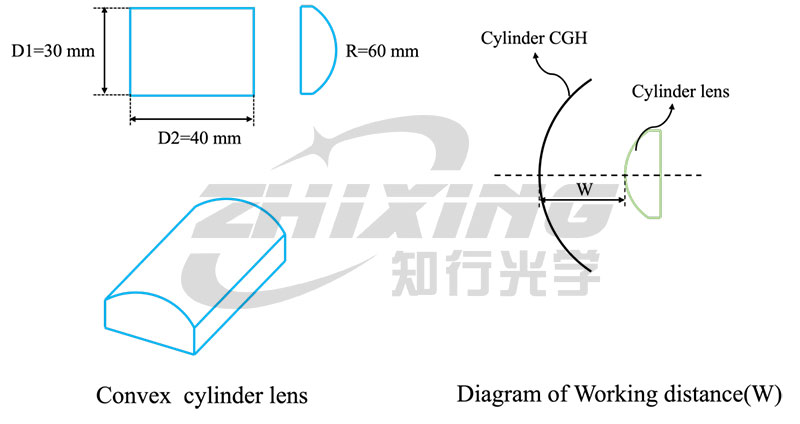

Figura 1: Diagrama esquemático de los parámetros de la superficie convexa.
Según los parámetros anteriores, ingrese los parámetros relevantes (R, tipo, D1, D2, Forma, W) dentro del cuadro rojo en la página web de selección, como se muestra en la Figura 2. La herramienta calculará automáticamente el rango Fno disponible para el modelo correspondiente (cuadro verde):

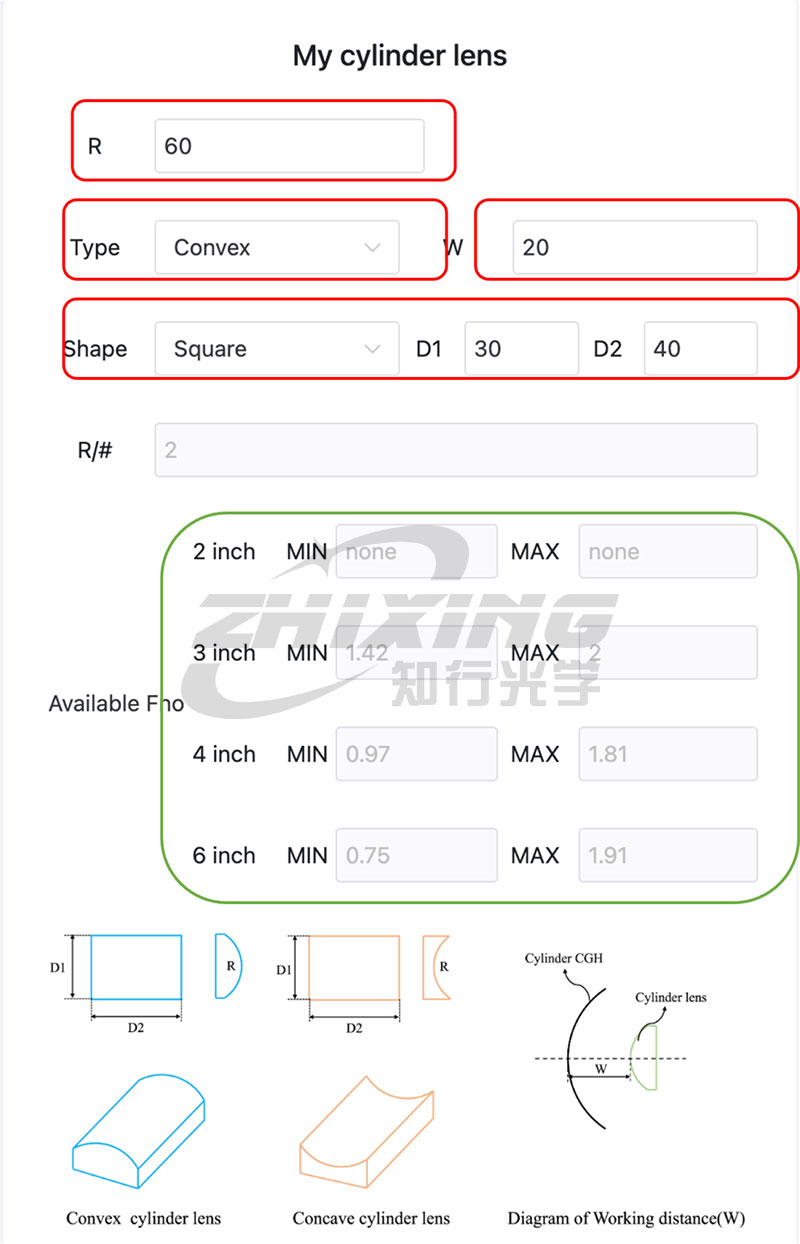

Figura 2: Entrada de parámetros de superficie convexa y salida de cálculo de Fno
Según el cuadro verde anterior, se recomiendan seis modelos (consulte la tabla en el Anexo 1):
2 pulgadas: Ninguno
3 pulgadas: ZX3150, ZX3200
4 pulgadas: ZX4100, ZX4150
6 pulgadas: ZX6100, ZX6150
