Asesino oculto n.º 1: distorsión de transferencia de referencia: evite estrictamente las mediciones de "pose ilegal" en el área de alineación. En la lógica de ingeniería de las pruebas CGH, el enlace de transferencia de referencia es extremadamente riguroso: frente de onda del interferómetro → transferido a la superficie de difracción CGH → finalmente transferido a la lente bajo prueba. Esta es una cadena geométrica interconectada. En el soporte posventa, frecuentemente encontramos que en los datos de medición enviados por los clientes, el área de alineación CGH está llena de densas franjas de interferencia. Este estado significa que el CGH no está en la pose física requerida por el diseño; la referencia ya está desalineada desde el primer paso (interferómetro a CGH). Cualquier dato de superficie medido bajo esta “postura ilegal” no sólo es completamente inexacto sino que también es muy engañoso para el análisis posterior del problema, lo que representa una práctica de ingeniería muy poco rigurosa.

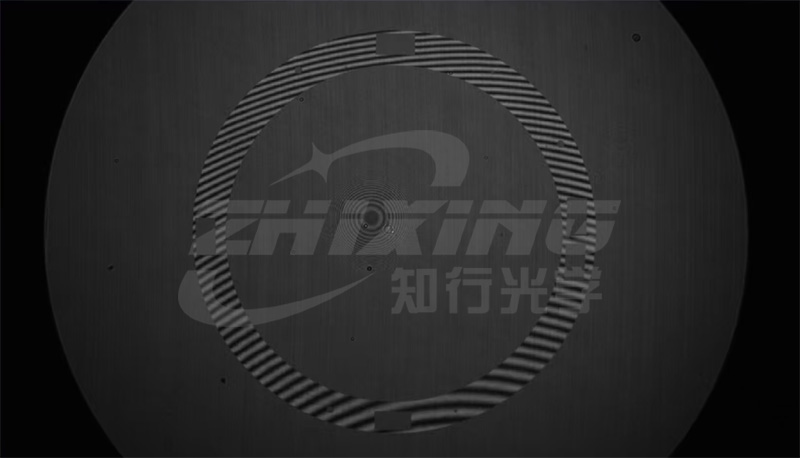

Diagrama de desalineación de alineación.
Contramedidas: Bloqueo de referencia forzado y retorno a procedimientos operativos de "margen cero". Para garantizar la autenticidad y validez de los datos de medición, se debe establecer una mentalidad operativa de "prioridad de pose": el área de alineación es un "comando": el área de alineación en el CGH es el patrón de retroalimentación único que garantiza la relación espacial entre el interferómetro y el CGH. Las franjas en esta área deben ajustarse a un estado de "franja cero" o lo más escasas posible ajustando la pose CGH. Respete estrictamente la postura del manual de instrucciones: los operadores deben seguir estrictamente la postura inicial definida en el manual de instrucciones durante la configuración y el ajuste. Numerosas franjas en el área de alineación indican que el tono, el acimut o el desplazamiento central del CGH aún no han llegado a cero; La adquisición de datos está absolutamente prohibida en estas condiciones. Garantice la unicidad de la referencia física: solo cuando las franjas en el área de alineación se reducen al estado más disperso bajo los límites físicos se puede demostrar que el CGH se encuentra en su estado de medición estándar diseñado. Los datos registrados en este momento reflejan verdaderamente la desviación del frente de onda causada por la lente bajo prueba.
Asesino oculto dos: la "fuerza de deformación" del espejo: la fuente desatendida del astigmatismo. Si el problema de alineación es operativo, entonces este problema apunta directamente al objeto que se está probando. Muchos espejos asféricos, para lograr aligeramiento o cumplir requisitos de diseño óptico específicos, a menudo tienen una relación de aspecto grande o están hechos de materiales con una rigidez relativamente limitada. Cuando estos espejos se sujetan con herramientas o se colocan utilizando métodos de soporte específicos, la gravedad y la tensión de sujeción provocan directamente la deformación del cuerpo del espejo. ¿Cuál es el resultado? Astigmatismo. Y este astigmatismo es real y está físicamente presente; el espejo, de hecho, está "presionado" hacia el astigmatismo. CGH (Espejo calibrado de alto espesor) lo detecta con alta sensibilidad, pero el problema no está en el CGH ni en el acabado de la superficie del espejo, sino en "cómo arreglaste este espejo". Muchos casos de astigmatismo que son "imposibles de ajustar" en el sitio en realidad son causados por métodos de soporte incorrectos. Solución: dos pasos para identificar al culpable. Primero, concéntrese en la adaptación de la rigidez del espejo y el sistema de herramientas. Para espejos con una relación de aspecto grande, se debe dar la misma importancia al diseño y verificación de las herramientas de prueba que a la fabricación del espejo en sí. Si mide repetidamente el astigmatismo regular, primero verifique las herramientas y los métodos de soporte. En segundo lugar, utilice un método de diagnóstico simple pero extremadamente eficaz para confirmar la causa raíz: el método de prueba rotativa CGH. Manteniendo el espejo y el accesorio en la misma posición, gire el CGH en un cierto ángulo (por ejemplo, 90°). Si la dirección del astigmatismo en el interferograma permanece sin cambios, el CGH en sí no es el problema; el astigmatismo se origina en el espejo o dispositivo, así que continúe verificando el método de sujeción. Si la dirección del astigmatismo gira sincrónicamente con el CGH, el problema reside en el propio CGH. Esta prueba toma sólo unos minutos pero puede eliminar instantáneamente las sospechas sobre el CGH, centrando la investigación en la fuente real del problema, lo que la convierte en una poderosa herramienta para el diagnóstico in situ.

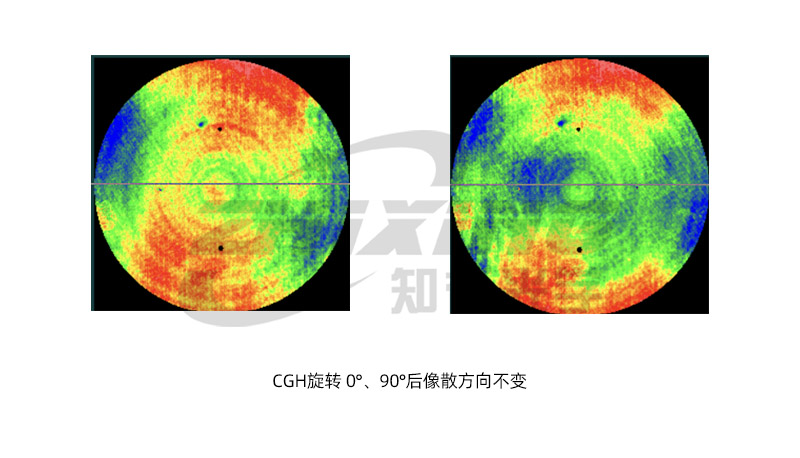

La dirección del astigmatismo permanece sin cambios después de girar CGH 0° y 90°.
Asesino oculto #3: El espejo bajo prueba no estaba limpio – Incluso el mejor equipo de prueba es susceptible a la contaminación. Este problema parece simple, pero las posibilidades de que lo descubran son extremadamente altas e incluso los ingenieros más experimentados a veces son más propensos a cometer este error. Durante el procesamiento, manipulación y sujeción, las superficies de los espejos inevitablemente acumulan huellas dactilares, grasa, residuos de líquido de pulido, partículas de polvo e incluso volátiles condensados del aire. Estas sustancias son invisibles a simple vista bajo luz fluorescente, pero una vez que entran en la trayectoria óptica de prueba de CGH, aparecerán en el interferograma como "hoyos" o "protuberancias" superficiales localizadas, o ruido irregular a pequeña escala. Solución: Establecer procedimientos estandarizados de limpieza y verificación. No utilice "casi limpio" como criterio de valoración. Para espejos, antes de realizar pruebas precisas, defina una selección clara de solvente (p. ej., etanol de grado analítico, acetona), métodos de limpieza (arrastrar, rodar) y pasos de confirmación finales. Si es posible, escanee rápidamente diferentes áreas de la superficie del espejo debajo de la ruta óptica de prueba. Si un "defecto" localizado desaparece o se mueve después de limpiarlo, no se trata de un problema de forma de la superficie. Realizar este paso minuciosamente puede ahorrar una cantidad significativa de tiempo dedicado a pulidos innecesarios. Asesino oculto cuatro: Diafonía del orden de difracción: esas “luces no deseadas” Un CGH es esencialmente un elemento óptico difractivo que genera múltiples órdenes de difracción. El orden +1 se utiliza para la detección, mientras que los órdenes 0, -1 e incluso superiores, si no están aislados, se desviarán en la ruta óptica de medición, reduciendo el contraste de las franjas de interferencia e incluso introduciendo información de fase falsa. Esto es esencialmente un problema a nivel de diseño, pero en el campo a menudo se manifiesta como "franjas borrosas", "mal contraste" y "errores". El valor de una frecuencia portadora bien diseñada reside en separar claramente los órdenes de difracción que interfieren. Solución: Si ha descartado otros factores y las franjas todavía están "borrosas", puede confirmar el esquema de diseño de la frecuencia portadora y el informe del análisis cuantitativo sobre la separación del orden de difracción con el diseñador del CGH. El asesino oculto cinco: equilibrio térmico insuficiente – mediciones inexactas con espejos recién llegados Este problema parece simple, pero ocurre con mucha frecuencia. Los espejos se toman directamente del taller de procesamiento, del tanque de limpieza o del gabinete de almacenamiento, y su temperatura aún no se ha equilibrado completamente con el entorno de prueba antes de colocarlos en el dispositivo para realizar la prueba. Existe un gradiente de temperatura dentro del espejo y la deformación térmica de la superficie provoca una variación continua en los resultados de las mediciones: los datos medidos en los primeros cinco minutos difieren de los medidos diez minutos después; las franjas de interferencia inmediatamente después del arranque y después de la estabilización son casi idénticas. A veces, los operadores encuentran que los datos son incorrectos y modifican varios ajustes, pero el espejo en realidad "se mueve por sí solo": se acerca lentamente al equilibrio térmico. Solución: dale tiempo. Establezca un protocolo de almacenamiento a temperatura constante antes de realizar la prueba, especialmente para espejos grandes o gruesos, ya que el tiempo de equilibrio térmico puede ser mucho más largo de lo que intuitivamente espera. Si es posible, utilice métodos auxiliares de medición de temperatura para confirmar que la temperatura del espejo se haya estabilizado antes de comenzar la prueba. ¿Cómo "atrapar los fantasmas" sistemáticamente? En resumen, cuando encuentre un error durante la prueba CGH, considere verificar el siguiente orden: ¿Está el área de alineación correctamente ajustada? – Si la zona de alineación tiene franjas muy densas, la línea de base inicial es defectuosa. ¿El espejo está deformado por el accesorio? – Verificar el método de sujeción; Utilice el método CGH rotacional para descartar el CGH en sí antes de centrarse en el accesorio o espejo. ¿Está limpio el espejo? – Limpiar primero las zonas con hoyos o protuberancias; No te apresures a pulirlo si no está limpio. ¿Existe diafonía en los órdenes de difracción? – Las franjas borrosas no indican necesariamente una intensidad de luz insuficiente; podría haber luz parásita. ¿Está el espejo térmicamente equilibrado? – Dejar tiempo suficiente para que alcance una temperatura constante; no apresures el proceso. Las pruebas CGH son una ciencia rigurosa y una práctica de ingeniería meticulosa. Síguenos para conocer más técnicas prácticas en CGH y pruebas de superficies asféricas. ¿Qué otros problemas extraños ha encontrado en el sitio que simplemente no pudo solucionar? No dudes en compartir tus experiencias en la sección de comentarios.
