I. El asesino invisible de la forma de la superficie: la ineludible "distorsión de la proyección"
Cuando se habla de la corrección de precisión de CGH (holograma computacional), muchos colegas confunden fácilmente dos conceptos: uno es la distorsión geométrica causada por el diseño de la trayectoria óptica y el otro es el error de posición de escritura directa del propio equipo de litografía. En realidad, se trata de dos "conductores detrás de escena" completamente diferentes.
El error de posición de escritura directa se refiere a la desviación de posición física causada por el movimiento mecánico o la costura de coordenadas durante el grabado a nanoescala en una máquina de litografía o una etapa de escritura directa con haz de electrones. Esto prueba las capacidades de hardware del equipo de fabricación.
La distorsión en la que nos centraremos hoy existe enteramente dentro del diseño de la trayectoria óptica del CGH.
Al inspeccionar superficies asféricas o de forma libre de alto orden, debido a las características no axiales y de gran ángulo del diseño de la trayectoria óptica, el haz proyectado sobre el sustrato CGH produce naturalmente un estiramiento o compresión geométrico no lineal similar a un "espejo de casa de la risa". Una vez que exista esta distorsión del diseño, provocará una "deformación espacial" de las franjas de difracción en el CGH.
1. La esencia de la transformación del frente de onda y la transformación de coordenadas
La tarea principal del CGH es convertir la onda esférica estándar (u onda plana) emitida por el interferómetro en un frente de onda que coincida perfectamente con la superficie asférica que se está midiendo. Para lograr esta compleja transformación del frente de onda, se forma una relación de mapeo no lineal compleja entre los píxeles individuales en el detector del interferómetro y sus posiciones reales en la superficie medida.
2. Manifestaciones visuales de distorsión de la proyección.
Este mapeo no lineal conduce directamente a la distorsión de la proyección. En la inspección de ingeniería, se manifiesta visualmente como una distorsión de la geometría del componente medido en los resultados. Por ejemplo:
◆Un espejo que en realidad es circular aparece como una elipse en los resultados de la prueba interferométrica;
◆Un espejo que en realidad es cuadrado aparece como un trapezoide en los resultados.
Ejemplo cuantitativo: Los estudios muestran que para superficies asféricas con grandes desviaciones, la "desviación de aumento en diferentes posiciones radiales" causada por la distorsión de imágenes CGH puede alcanzar un máximo de 2,7:1. Esta magnitud excede con creces el rango de tolerancia de los componentes ópticos ordinarios.
3. Impacto negativo fatal en el análisis de aberraciones
Esta distorsión no sólo distorsiona la imagen de la superficie, sino que, lo que es más grave, transforma aberraciones de bajo orden en importantes aberraciones de alto orden. Esto significa que el análisis del error de superficie proporcionado por el interferómetro es fundamentalmente incorrecto. El uso de estos datos erróneos para guiar las máquinas herramienta pulidoras CNC conducirá a decisiones incorrectas de corrección de forma.

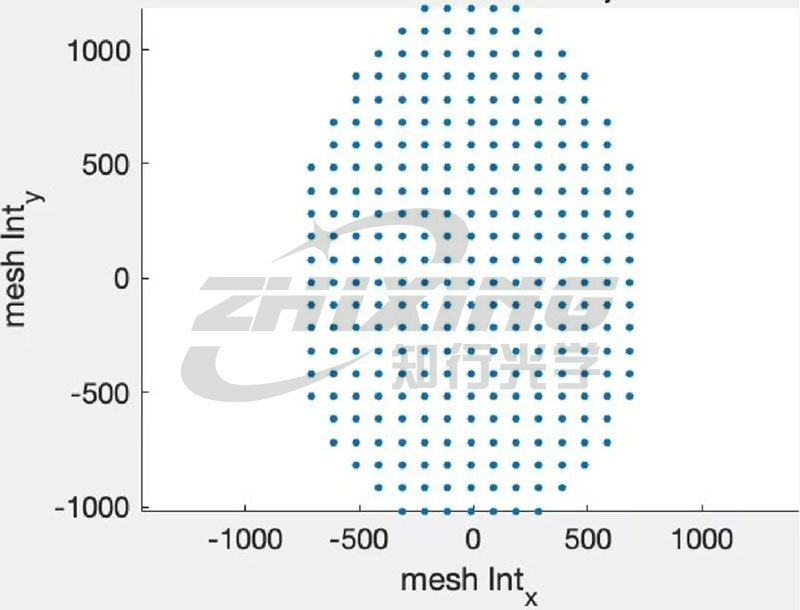

Detección por interferómetro de distribución de puntos en un patrón.

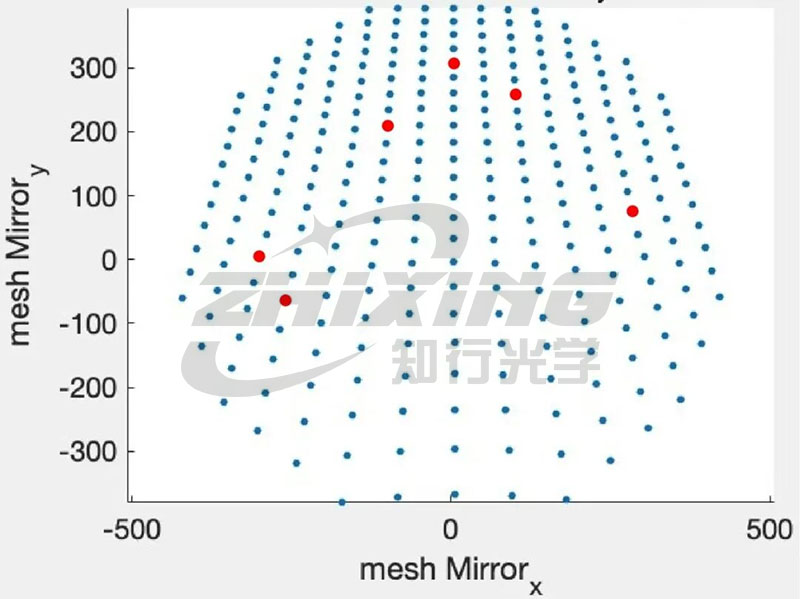

Distribución de puntos en la superficie asférica a medir.
II. Rechazar el pulido ineficaz: la corrección de la distorsión es la única clave para superar los cuellos de botella en el mecanizado de superficies asféricas
En la fabricación de ultraprecisión, la distorsión no corregida en el origen de la inspección puede desencadenar una reacción en cadena fatal:
1. Incapacidad para converger la forma de la superficie: debido a la introducción de aberraciones de orden superior, el error de los componentes en bandas de frecuencia específicas aumenta en lugar de disminuir con cada ciclo de pulido, lo que genera un círculo vicioso en el mecanizado.
2. Tiempo desperdiciado por la máquina: Las máquinas pulidoras CNC dedican una cantidad significativa de tiempo a "reparar" errores distorsionados e inexistentes, lo que resulta en una utilización de la máquina extremadamente baja.
3. Fuerte caída en el rendimiento: Para superficies asféricas de alta apertura numérica (NA) o superficies complejas de forma libre, incluso deformaciones geométricas mínimas pueden hacer que todo el sistema óptico no cumpla con los estándares de rendimiento.
En resumen, la inspección CGH sin corrección de distorsión solo proporciona una imagen de forma de superficie distorsionada. Sólo mediante una rigurosa corrección de la distorsión, corrigiendo a fondo la transformación de coordenadas no lineales causada por los principios físicos, pueden ser precisos los datos de la forma de la superficie medidos por el interferómetro. Sólo entonces la máquina herramienta podrá "apuntar y disparar" y lograr una compensación verdaderamente precisa.

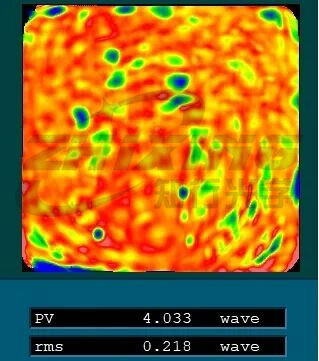

Pruebe los datos antes de la corrección de la distorsión (el espejo es cuadrado).

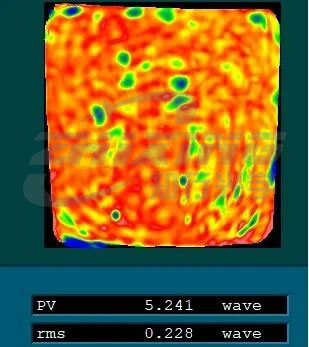

Datos de prueba después de la corrección de la distorsión (el espejo es cuadrado).
III. Persiguiendo la precisión absoluta y al mismo tiempo esforzándonos por lograr la máxima eficiencia

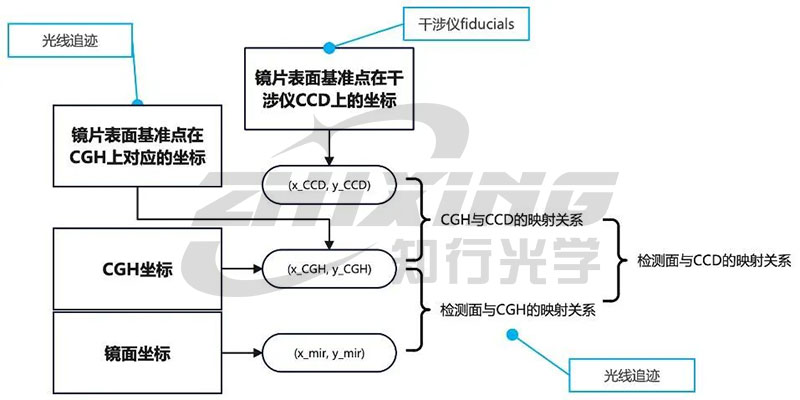

En el pasado, muchos fabricantes ópticos dudaban en implementar la corrección de distorsión porque los métodos tradicionales dependían de máquinas de medición de coordenadas (MMC) de alta precisión para medir cada línea y punto individualmente. Esto no solo requirió una importante inversión en equipos, sino que también implicó un proceso de prueba engorroso y lento, en el que la sujeción secundaria introducía nuevos errores de posicionamiento. Para resolver completamente este problema de la industria, reservamos previamente marcadores de coordenadas fijas dentro del área de alineación que rodea el área principal de CGH y, posteriormente, utilizamos algoritmos avanzados de trazado de rayos para la corrección de la distorsión in situ. Esta actualización integra completamente la corrección de distorsión en el proceso de inspección diario:
◆ Elimina la necesidad de CMM tradicionales, eliminando mediciones fuera de línea complejas y errores de sujeción;
◆ La reconstrucción geométrica directa basada en el trazado de rayos mejora significativamente la eficiencia de inspección y corrección al tiempo que garantiza una precisión de corrección absoluta, lo que garantiza que la inspección de superficies asféricas de alta precisión ya no sea un cuello de botella para la capacidad de producción en la línea de producción.

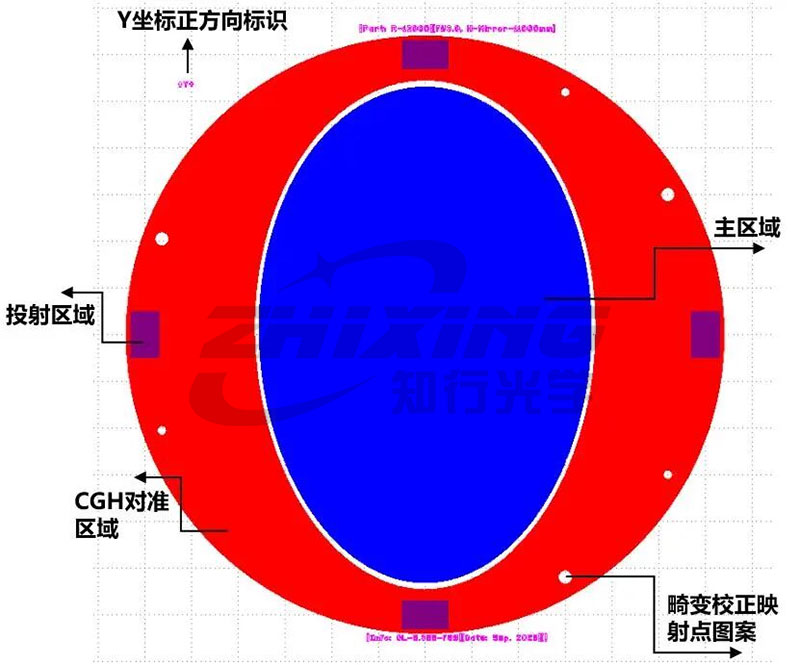

Diagrama de diseño general de CGH

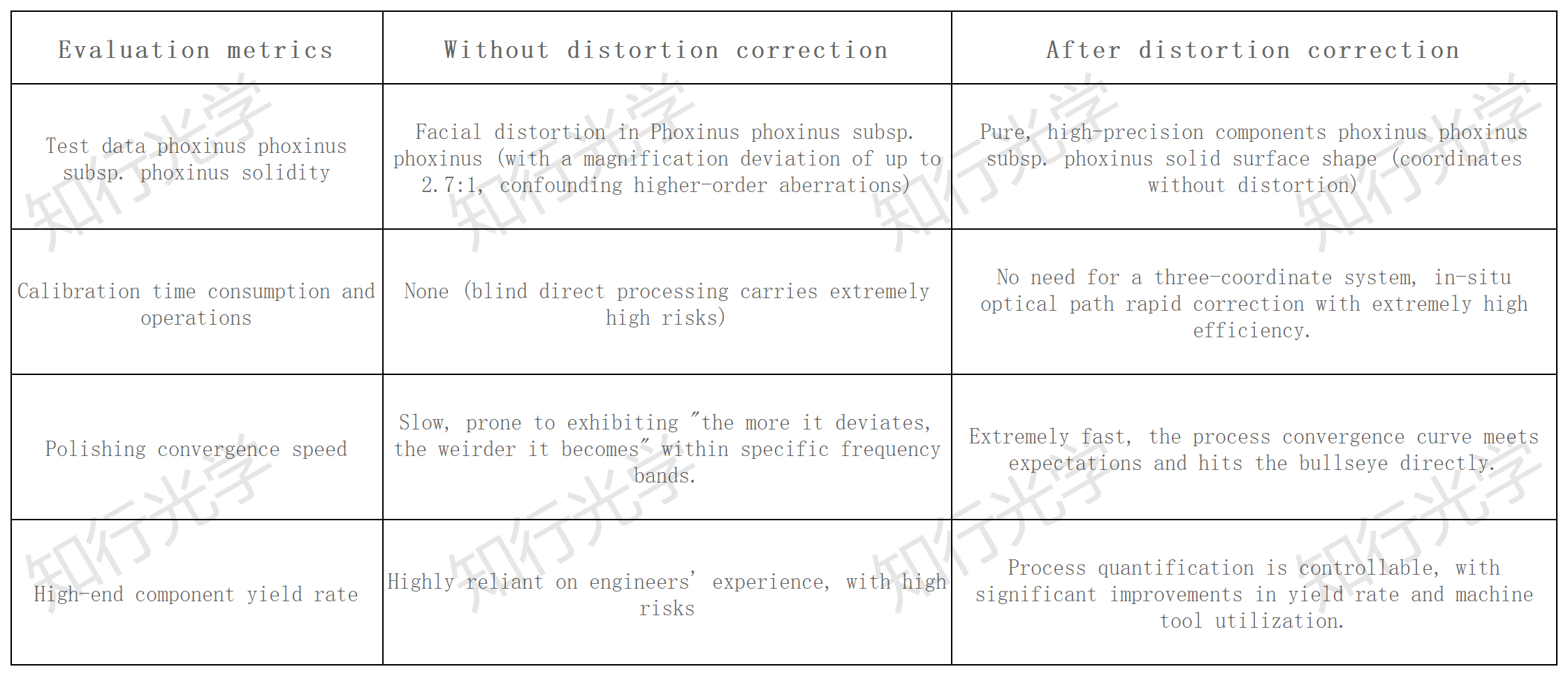

IV. La doble batalla de la eficiencia y la precisión: ¿Qué tan grande es la diferencia entre realizar y no realizar una calibración?
V. Elija CGH de alta calidad para garantizar que cada paso de pulido sea efectivo
La siguiente fase de la fabricación óptica de precisión tiene que ver con la precisión absoluta, pero aún más importante, con el control de las tasas de desperdicio y la eficiencia de la producción.
Como su experto en personalización de CGH, cada CGH que entregamos no solo cuenta con una calidad de patrón de nivel micronano, sino que también viene de serie con una solución de corrección de distorsión de alta precisión y alta eficiencia. Utilizamos la innovación tecnológica para simplificar los procesos y mejorar la precisión en su taller.
Rechace el pulido ineficaz y diga adiós a las desviaciones en el procesamiento. ¡Utilicemos "reglas" verdaderamente precisas y eficientes para salvaguardar su procesamiento óptico de alta precisión!
