No dejes que la luz perdida arruine tus rayas: revelando el arte del filtrado de "frecuencia portadora" en el diseño CGH

El "dilema de la multitarea" de CGH: ¿Por qué existe la luz perdida? Para entender la "frecuencia portadora", primero debemos entender una premisa: el propio CGH es un elemento óptico difractivo. Cuando proyectas un haz de luz sobre un CGH, no se producirá simplemente el orden de difracción deseado. Debido a las leyes fundamentales de la óptica física, producirá simultáneamente varios "clones": el orden +1 (señal objetivo) que necesitas, el orden 0 que pasa directamente sin difracción, el orden -1 que se desvía hacia el otro lado, e incluso órdenes superiores...

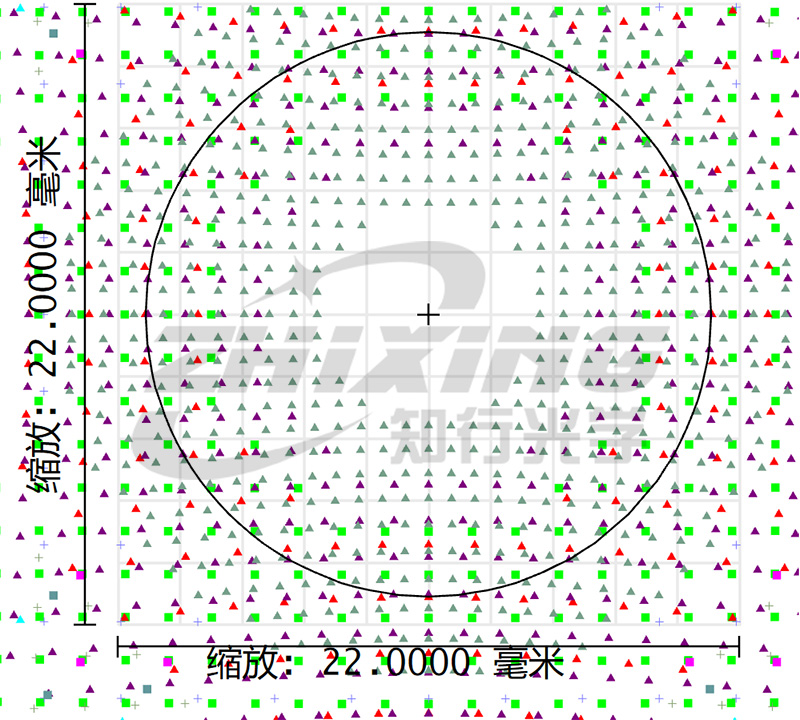

Figura 1. Luz de diferentes órdenes de difracción (el azul representa el orden +1, el resto son luz parásita).

En un diseño ideal, sólo la luz de orden +1 transmite información sobre la superficie medida al interferómetro. Sin embargo, en realidad, las órdenes "parásitas" de orden 0 y -1 también deambulan sin rumbo por el camino óptico. Una vez que entran en la trayectoria óptica de medición, crean interferencias de luz parásita. El resultado es una disminución del contraste en las franjas de interferencia, bordes borrosos y, a veces, incluso la superposición de información de fase falsa. En resumen, las franjas borrosas muchas veces no se deben a una luz débil, sino a un ruido excesivo. ¿Qué es una "frecuencia portadora"? La introducción de una frecuencia portadora tiene como objetivo resolver este conflicto de "señal y ruido". Podemos imaginar la distribución de fases del CGH como un diagrama codificado que registra la "información de forma de la superficie medida". La "frecuencia portadora" es un factor adicional de inclinación o desenfoque superpuesto a esta información codificada. Esta operación suena abstracta, pero su propósito es muy puro: darle a la señal objetivo útil un "nuevo espacio" en el dominio de la frecuencia espacial. Originalmente, la señal objetivo y esas inútiles luces parásitas de orden 0 y -1 están amontonadas y enredadas en el espectro de frecuencia. No importa cómo lo bloquees espacialmente, no podrás bloquearlo por completo. Pero una vez que una frecuencia portadora se superpone a la señal objetivo, su espectro se "desplaza" a un rango de frecuencia más alto, creando así una distancia de las señales de interferencia estacionarias. Esto es como estar en una fiesta ruidosa donde tú y tus amigos inicialmente ahogan el ruido y no pueden escucharse entre sí. Pero la frecuencia portadora es como darles a usted y a sus amigos un tono de alta frecuencia específico; ustedes dos cambian a este tono que nadie más usa para comunicarse, y el ruido de baja frecuencia circundante se convierte instantáneamente en un fondo filtrable.

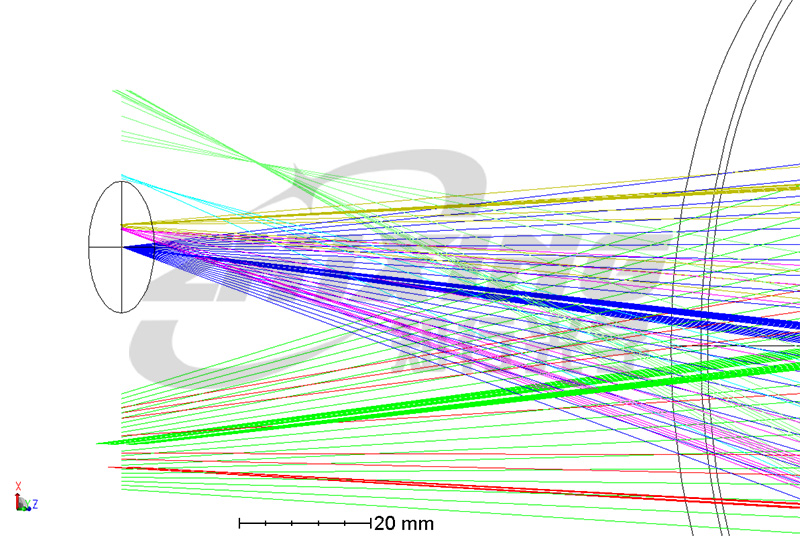

Figura 2. Separación de pedidos por frecuencia portadora inclinada

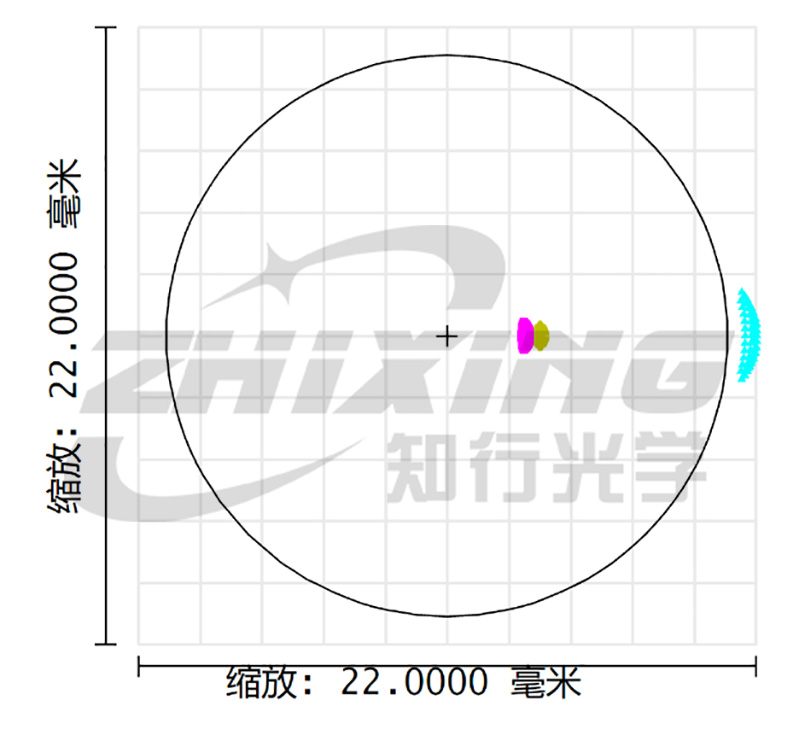

Figura 3. Separación de niveles por frecuencia portadora de desenfoque

Una vez que las señales de interferencia y de destino se separan en el espectro, el filtrado espacial posterior puede "mantener fuera la luz parásita" de forma limpia y eficaz. El arte de filtrar: no cuanto más fuerte mejor, sino justo. Este es el arte del equilibrio, de encontrar el momento "perfecto". Si la frecuencia portadora es demasiado baja, los espectros de las señales de interferencia y objetivo aún se superponen, creando un lío que resulta en fallas de filtrado y franjas borrosas. Si la frecuencia portadora es demasiado alta, el espectro está suficientemente separado, pero esto conduce a anchos de línea extremadamente estrechos en el CGH, lo que impone exigencias extremadamente estrictas a la precisión de la micronanofabricación. Esto no sólo significa un aumento en la dificultad de fabricación sino también un impacto severo en la eficiencia de difracción del CGH real. En un diseño ideal, la mayor parte de la energía se concentra en el orden +1, pero si la frecuencia portadora es demasiado alta, incluso una ligera desviación en el proceso de fabricación puede provocar que la luz se filtre hacia otros órdenes, reduciendo significativamente la intensidad de la señal. ¿Dónde radica la verdadera habilidad de diseño? Al encontrar esa "frecuencia portadora efectiva mínima". Un buen diseño no consiste en extraer valores al azar en un software de dibujo; se trata de calcular con precisión cómo minimizar la frecuencia portadora superpuesta y al mismo tiempo garantizar una separación limpia de todos los órdenes de difracción que interfieren. Lograr una separación limpia con una frecuencia portadora pequeña garantiza tanto el contraste de los bordes como la nitidez sin ejercer una presión excesiva sobre la fabricación y los procesos posteriores. Una sugerencia práctica para los usuarios de CGH: como usuario de CGH, no necesita resolver esas complejas ecuaciones de frecuencia portadora usted mismo, pero eso no significa que no pueda controlar los resultados de la detección en la fuente. Si su CGH presenta con frecuencia franjas borrosas, contraste deficiente o ruido de fondo regular durante las pruebas, después de descartar la trayectoria óptica y los problemas ambientales, puede solicitar un informe de análisis cuantitativo de la separación del orden de difracción al diseñador o proveedor de CGH. Este informe le dirá claramente: bajo el diseño actual de frecuencia portadora, a dónde se mueve cada orden de interferencia, cuál es su separación espectral de la señal objetivo y si el filtro espacial puede bloquearlas de manera efectiva. Con este informe, puede determinar si el diseño de "filtrado" del CGH es confiable. Finalmente, en la búsqueda de una precisión de nivel nanométrico en interferometría, la diferencia entre "ver claramente" y "no ver claramente" a menudo reside en un poquito de ingenio en el diseño. La frecuencia portadora desempeña un papel similar al del modesto técnico de iluminación en el gran espectáculo de las pruebas de precisión: no determina el contenido de la imagen, pero sí determina qué tan limpia está la imagen. La próxima vez que vea un interferograma estándar con contornos nítidos y un fondo completamente negro, recuerde que no es sólo una victoria para la precisión de la superficie, sino también un hermoso arte del filtrado de frecuencia.
