I. Inspección tradicional: atrapada entre "placas de prueba" y "líneas"
Durante mucho tiempo, la inspección de la forma de la superficie de lentes cilíndricas se basó principalmente en los siguientes métodos tradicionales, pero son cada vez más inadecuados para las demandas de la industria moderna de alta precisión:
1. Método de la placa de prueba: este antiguo método se basa en que técnicos cualificados observen franjas de interferencia (anillos de Newton). Debido a que es una medición basada en contacto, raya fácilmente la costosa superficie de la lente; Además, la muestra solo puede proporcionar un juicio cualitativo, no puede proporcionar datos cuantitativos de forma de superficie digital subnanométrica y no puede satisfacer las necesidades de superficies asféricas y cilíndricas.
2. Escaneo de contornos: un costoso juego de "líneas de puntos" y un cuello de botella en la eficiencia
Escaneo de contornos de contacto (equipo representativo: Panasonic UA3P)
Escaneo de contornos sin contacto (equipo representativo: LUPHOScan, DUI, Países Bajos)
Punto central: Equipos costosos, lo que resulta en una carga de depreciación excesiva para los pequeños fabricantes de procesamiento.
II. Solución CGH: el "punto de referencia perfecto" para reducir las dimensiones
Al abordar los puntos débiles anteriores, la solución de inspección Cylindrical CGH (lente estándar cilíndrica) de Zhixing Optics ofrece a los procesadores una opción altamente rentable con sus ventajas de alta precisión, bajo costo y alta eficiencia.
1. Precisión de detección subnanométrica
La lógica central de CGH es utilizar el principio de difracción holográfica para "torcer" con precisión el frente de onda estándar (plano o esférico) emitido por el interferómetro en un frente de onda cilíndrico que coincide perfectamente con la superficie cilíndrica medida. Gracias a esta detección de "compensación cero", la medición originalmente compleja de superficies cilíndricas asféricas se vuelve tan simple e intuitiva como inspeccionar un espejo plano. Zhixing Optics, a través de procesos de grabado optimizados, puede controlar el error de fabricación del propio CGH al nivel de nm, brindando a los clientes la máxima precisión de detección.
2. Matriz de campo completo, diga adiós a "los ciegos y el elefante"
A diferencia de los perfilómetros, la inspección CGH se realiza sin contacto. Bajo el campo de visión del interferómetro, la forma general de la superficie del espejo cilíndrico, los defectos locales e incluso pequeñas distorsiones a lo largo del eje longitudinal son claramente visibles.
3. Alineación rápida y reducción de costos
La exclusiva "tecnología de procesamiento híbrido CGH" de Zhixing Optics integra marcas de alineación de tipo amplitud de alto contraste en el sustrato CGH. Esto reduce al segundo nivel el proceso de alineación del interferómetro y CGH, que antes era extremadamente tedioso. Combinado con nuestros dispositivos de inspección rápida desarrollados, logra una eficiencia manual de UPH 60 (60 piezas por hora), lo que reduce significativamente el costo por pieza inspeccionada.
III. Unidad de conocimiento y acción: fuerza profundamente arraigada en la inspección de lentes cilíndricas
En Zhixing Optics, entendemos profundamente el esfuerzo de investigación y el valor industrial detrás de cada lente cilíndrica. Para cerrar completamente la brecha final entre el "diseño de laboratorio" y la "producción industrial en masa", Zhixing Optics ha establecido un foso tecnológico integral en el campo de los CGH cilíndricos:
1. Cobertura completa de las especificaciones, superando los límites de los parámetros
Para adaptarse a diversas necesidades, desde micronanoóptica hasta cámaras espaciales de gran apertura, Zhixing Optics ha establecido una biblioteca de series de productos estandarizada. Ofrecemos una gama completa de tamaños de sustratos, incluidos 2, 3, 4, 6 e incluso 9 pulgadas. En términos de parámetros ópticos clave, el CGH cilíndrico de Zhixing Optics puede alcanzar un Fno mínimo de 0,7, lo que puede superar fácilmente los desafíos de las pruebas de espejos cilíndricos asféricos de gran apertura numérica y alta inclinación, llenando el vacío en las pruebas de espejos cilíndricos ultrarrápidos nacionales.

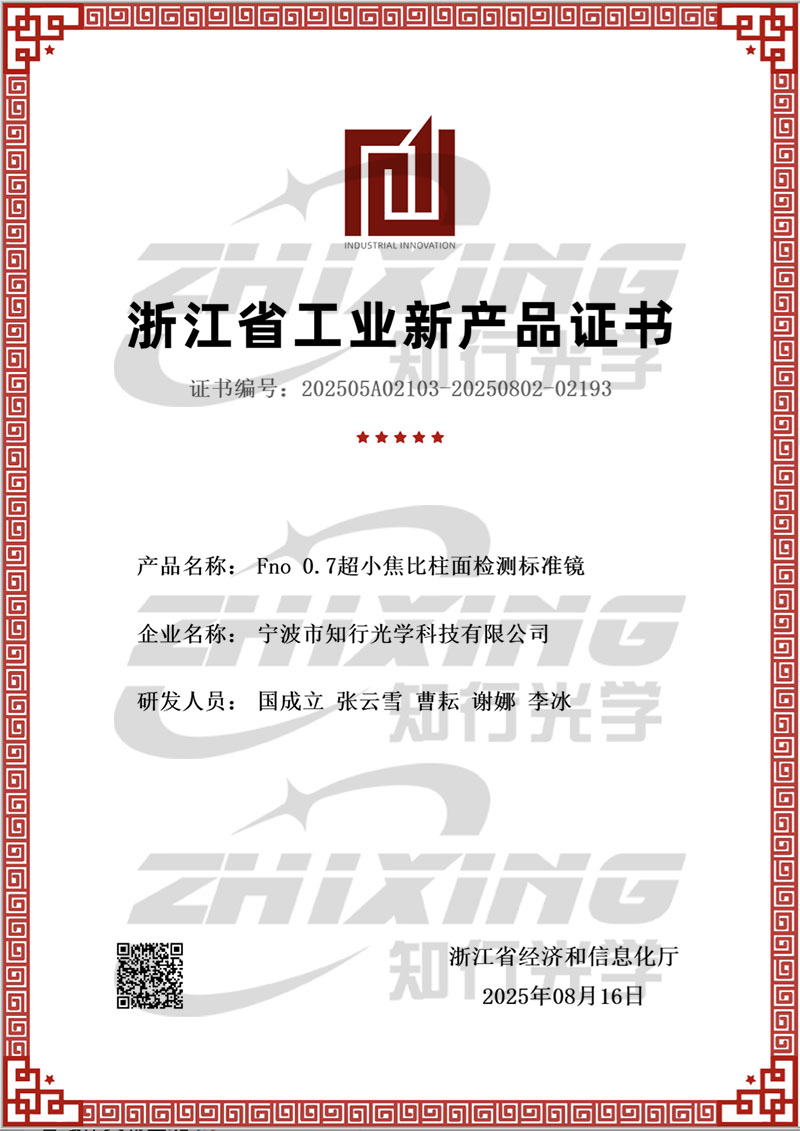

Certificado de nuevo producto industrial
2. Empoderamiento digital: herramienta de selección de desarrollo propio
Frente a parámetros asféricos complejos, ¿cómo encontrar rápidamente el CGH que mejor se adapte? Zhixing Optics ha desarrollado una herramienta de selección en línea dedicada a CGH cilíndricos. Los usuarios solo necesitan ingresar el radio de curvatura y la apertura efectiva de la lente, y se proporciona una solución de selección en segundos. Esto reduce significativamente los costos de comunicación en las primeras etapas de un proyecto.

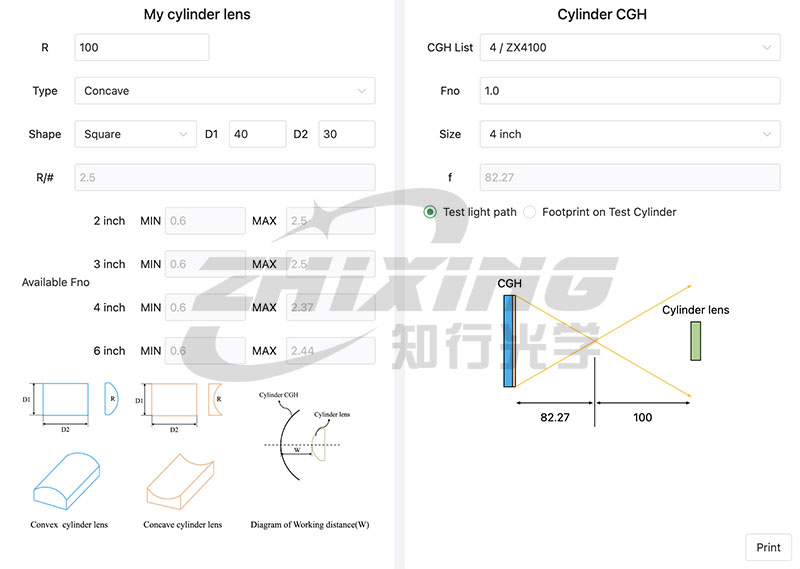

Interfaz de selección CGH cilíndrica
3. Entrega en circuito cerrado: sistema de fijación de ajuste y ensamblaje de precisión de dimensiones completas
La medición precisa se basa en una alineación precisa. Para aplicaciones CGH cilíndricas, Zhixing Optics no solo proporciona una "escala", sino que también desarrolla una solución de hardware completa:
Dispositivo de ajuste de seis dimensiones dedicado al CGH: Este dispositivo posee capacidades de ajuste a nivel de micras con seis grados de libertad (6-DOF), lo que permite una alineación coaxial precisa entre el CGH y el eje óptico del interferómetro.

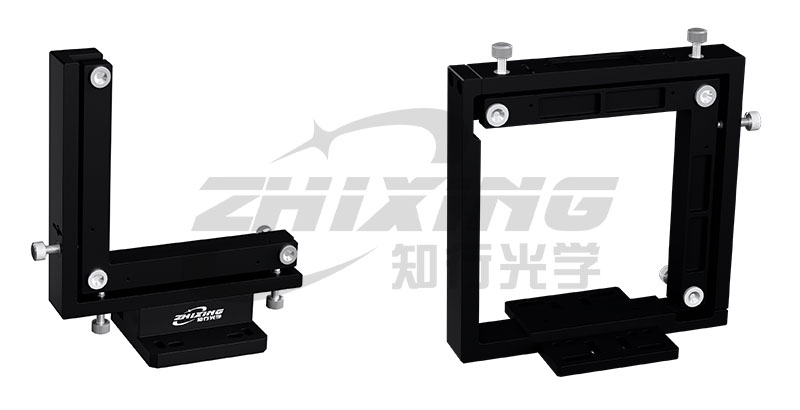

Marco de ajuste multidimensional (altura de luz de 145 mm a la izquierda, altura de luz de 108 mm a la derecha)
Accesorio de sujeción dedicado para lentes cilíndricas: Hemos diseñado una abrazadera dedicada altamente estable para la geometría especial de lentes cilíndricas, lo que garantiza que la tensión sobre la lente se minimice durante el proceso de inspección y permite un posicionamiento rápido y repetible.

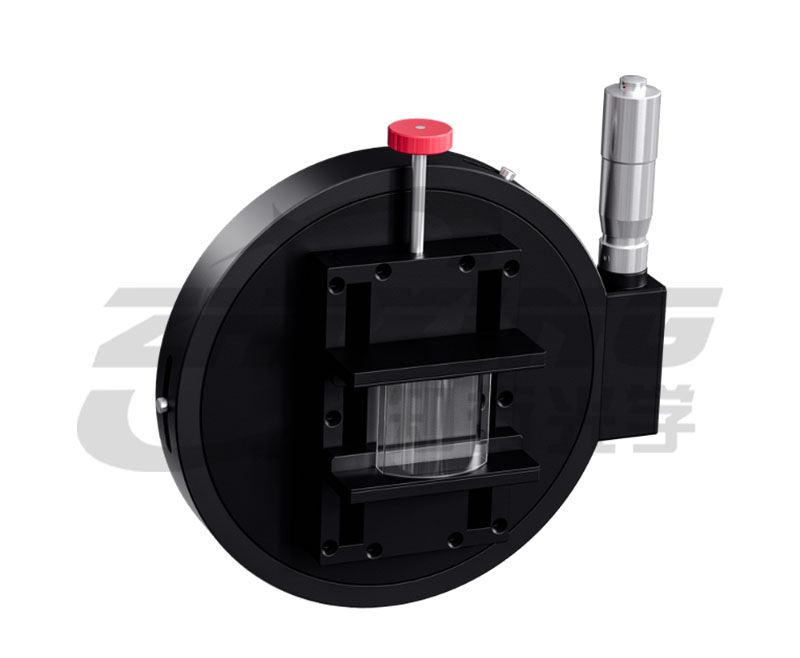

Dispositivo de sujeción cilíndrico
Colaboración altamente eficiente: combinado con marcas de alineación holográficas en el CGH, este sistema de herramientas modulariza y estandariza el proceso de montaje y ajuste que antes era engorroso, logrando una experiencia verdaderamente rápida desde el desembalaje hasta la salida de datos.
Conclusión
En Zhixing Optics, entendemos profundamente el valor industrial detrás de cada espejo cilíndrico de precisión. Para agilizar completamente el proceso desde el "diseño de laboratorio" hasta la "producción en masa", no solo proporcionamos CGH cilíndricos de nivel subnanométrico, sino que también aprovechamos nuestras herramientas de selección de desarrollo propio y soluciones optomecánicas integradas maduras para ofrecer un servicio completo de circuito cerrado, desde la selección de soluciones y herramientas de ajuste de alta precisión hasta la asistencia de sujeción. Zhixing Optics no es solo un fabricante de básculas de precisión, sino también su socio de alta calidad para superar los desafíos de inspección cilíndrica, ayudándole a reproducir con precisión cada frente de onda.
