Datum Mecánico: La "moneda fuerte" del Mecanizado y Montaje Para entender la transferencia de datum, primero debemos entender una cosa: en el mecanizado y montaje, el datum mecánico es absolutamente el protagonista. Empecemos por el mecanizado. ¿En qué posición se posiciona el espejo durante el torneado, el esmerilado y el pulido? Se basa en las superficies de posicionamiento mecánico del cuerpo del espejo, el borde circular exterior, los orificios del pasador de ubicación y la superficie de la brida de montaje. Durante el giro, el mandril sujeta el círculo exterior, utilizándolo como referencia para centrar; Durante el esmerilado y el pulido, la superficie de apoyo del espejo descansa sobre la mesa de herramientas, que coincide con las superficies de posicionamiento del cuerpo del espejo. Independientemente del proceso, la posición espacial del espejo en la máquina herramienta está determinada en última instancia por estas superficies de referencia mecánicas. Ahora hablemos de montaje. ¿En qué posición se coloca el espejo cuando se instala en el cilindro del espejo o en el componente estructural? Nuevamente, se trata de la referencia mecánica: la superficie de la brida de montaje coincide con la cara del extremo, el círculo exterior y el orificio interior del cilindro del espejo están ubicados, y los pasadores de ubicación y los orificios para pasadores determinan la orientación angular. Una vez instalado, permanece en su lugar; El cilindro del espejo no reconoce su eje óptico, sólo las superficies mecánicas. El mecanizado y el montaje utilizan el mismo lenguaje: dato mecánico. Naturalmente, comparten una base común para la comunicación. ¿Dónde está el problema? Se encuentra en el paso intermedio de la "inspección". ¿Cómo se transmite la referencia óptica de la etapa de inspección a la referencia mecánica? ¿Cuál es el propósito de la inspección? Le indica al proceso de fabricación "dónde no es lo suficientemente bueno" y al proceso de ensamblaje "si este espejo cumple con los estándares de calidad". Pero la inspección utiliza un lenguaje diferente: la referencia óptica. El eje óptico del interferómetro define el sistema de coordenadas de inspección y el frente de onda del CGH define la forma de la superficie de referencia. El PV y RMS del error de forma de la superficie se calculan bajo este sistema de coordenadas ópticas. Ahora surge el problema: ¿cómo se alinean las referencias ópticas y mecánicas? Si no están alineados, ocurre esta situación absurda: el departamento de fabricación pule el espejo hasta obtener la forma de superficie requerida de acuerdo con la referencia mecánica, y el departamento de inspección confirma que la forma de la superficie cumple con los requisitos de la referencia óptica, pero los dos "cumple con los requisitos" no se refieren a lo mismo: hay una desviación entre las referencias óptica y mecánica. En la etapa de montaje, el espejo se instala según la referencia mecánica, pero el sistema óptico presenta una forma de superficie completamente diferente. Esta es la esencia de la trampa de transmisión de referencia: no es que uno sea inexacto, sino que cada uno usa su propia regla y luego asume que está midiendo lo mismo.

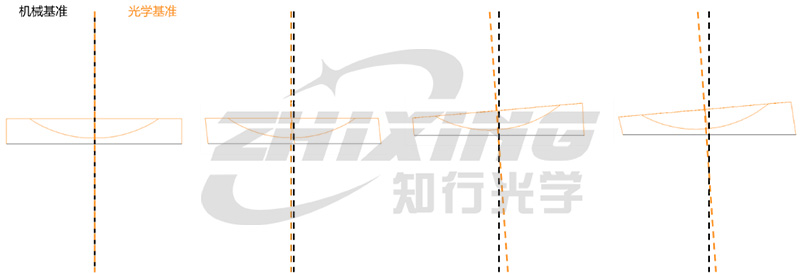

Figura 1. Cuatro estados entre las referencias ópticas y mecánicas: alineación perfecta, excentricidad, inclinación y excentricidad e inclinación (de izquierda a derecha).
Algunos métodos de inspección son inherentemente difíciles de alinear con referencias mecánicas, lo que plantea una cuestión fundamental: la dificultad de transferir referencias ópticas a referencias mecánicas varía en órdenes de magnitud según el método de inspección. Para algunos métodos de inspección, la referencia es "flotante". Tomemos, por ejemplo, el perfilómetro de sonda mecánica tradicional. Escanea los contornos de unas pocas líneas en la superficie del espejo, logrando una alta precisión de los datos. Sin embargo, su sistema de coordenadas está definido por el carril guía de movimiento de la sonda. ¿Cuál es la relación entre este riel guía y la superficie de referencia mecánica del espejo? Se necesita una calibración adicional para establecer esta conexión. ¿La calibración es precisa? ¿Hay errores sistemáticos? Cada signo de interrogación representa un punto de riesgo en la transferencia de referencia. Otro ejemplo son algunos esquemas de inspección subabertura basados en empalmes. Cada paso de empalme introduce incertidumbre posicional, y el sistema de coordenadas general final puede haber acumulado desviaciones significativas de la verdadera referencia mecánica del espejo. Estos esquemas comparten una característica común: el enlace de transferencia de referencias ópticas a mecánicas tiene demasiados enlaces intermedios. Cada enlace intermedio es un punto de entrada para el error. La inspección CGH ofrece un enfoque diferente: garantizar que la transferencia de referencia se realice correctamente durante la fase de diseño. ¿Cómo entrega CGH la referencia óptica a la referencia mecánica? Un CGH utilizado para pruebas normalmente consta de dos áreas funcionales:
◆ Región holográfica principal: Responsable de la compensación del frente de onda, transformando las ondas esféricas y planas estándar del interferómetro en frentes de onda complejos que coinciden con la superficie bajo prueba. Ésta es la función principal de la detección de la forma de la superficie.
◆ Región holográfica de alineación: proporciona el marco de referencia absoluto para el propio CGH en relación con el interferómetro y, en última instancia, en relación con la referencia mecánica del espejo bajo prueba. Proyecta características de alineación como puntos de luz, marcas de convergencia o patrones de ojos de gato para confirmar la relación de pose espacial entre el CGH y el espejo bajo prueba.

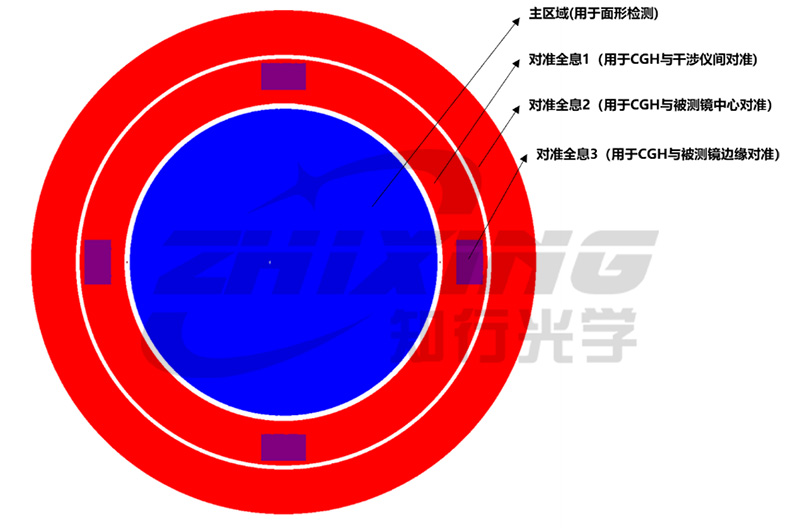

Figura 2 Diagrama esquemático de cada área funcional del CGH
¿Qué significa que estas dos áreas estén integradas en el mismo sustrato? Esto significa que la referencia ya no se determina posteriormente, sino que se "escribe" en el CGH durante la fase de diseño. ¿Cómo se logra esta transferencia? Se establece una clara correspondencia espacial entre la referencia mecánica (bola de posicionamiento, borde de referencia, superficie de la brida de montaje) del espejo bajo prueba y las marcas de referencia en el CGH. La alineación del área holográfica garantiza que la postura del espejo sea el valor de diseño teórico durante cada inspección y garantiza que esta postura pueda rastrearse hasta la referencia mecánica del espejo. La ruta de transferencia de la referencia óptica a la referencia mecánica se integra perfectamente a través del diseño CGH. ¿Qué problema resuelve esto? Aborda la realidad de que en la mayoría de los casos, sólo se reconoce la referencia mecánica en las etapas de fabricación y montaje. Al departamento de montaje no le importa lo bonito que sea el PV medido de la forma de su superficie. Sólo se preocupan por el desempeño del espejo en el sistema óptico después de su instalación según la referencia mecánica. La referencia mecánica la proporciona el extremo de fabricación y también la utiliza el extremo de ensamblaje; estos dos extremos deben estar alineados. La tarea de inspección es garantizar que su referencia óptica esté lo más fielmente alineada posible con esta referencia mecánica. Algunos métodos de inspección amplifican los errores en cada etapa de este proceso de conversión. La solución de CGH comprime el proceso de conversión a la etapa de diseño: la relación entre las referencias mecánicas y ópticas se define durante el diseño de CGH, y la inspección simplemente implica reproducir esta relación definida. ¿Cuáles son las consecuencias de una conversión mal ejecutada? Las consecuencias son sustanciales.
◆Consecuencia 1: Corrección de superficie incorrecta. Si se encuentra una desviación en un área determinada durante la inspección, el extremo de mecanizado regresará para corregirla. Sin embargo, si hay una inclinación o desplazamiento entre el sistema de coordenadas de inspección y el sistema de coordenadas mecánico, la verdadera ubicación de esta "desviación" es incorrecta. La herramienta de pulido, colocada según la referencia mecánica, en realidad está corrigiendo una ubicación diferente en el espejo. Resultado: El área corregida no se corrige, mientras que el área incorrecta sí se corrige.
◆Consecuencia 2: Pruebas y errores repetidos en el montaje. Los datos de la forma de la superficie del espejo se ven bien, pero la calidad de la imagen es pobre después del ensamblaje. El final del ensamblaje comienza a agregar cuñas, ajustar la excentricidad y corregir la inclinación, utilizando medios mecánicos para compensar la desviación causada por la conversión de una referencia óptica a una referencia mecánica. Lo que debería haber sido un proceso de un solo paso se convierte en prueba y error interminables. Una pregunta que vale la pena grabar en su mente: la próxima vez que vea un informe de inspección de la forma de una superficie, vale la pena detenerse a preguntar: "¿Cómo se transfieren los datos de esta referencia óptica a la referencia mecánica del espejo?" Si este vínculo de transferencia se considera y define plenamente desde la etapa de diseño inicial, los datos son sólidos. Si este vínculo se reconstruye posteriormente mediante calibración, algoritmos e intuición táctil, entonces todas las cifras de precisión a nivel nanométrico se pueden construir sobre tierra suelta. CGH proporciona a la industria algo más que un holograma; Ofrece una solución completa que minimiza los errores de referencia óptica y los transfiere a la referencia mecánica durante la fase de diseño. La calidad de la transferencia de referencia determina si el espejo se puede instalar correctamente. Y esto es algo que merece hacerse desde el principio. Síganos para obtener más interpretaciones técnicas e intercambios prácticos sobre CGH y la inspección de superficies asféricas. ¿Ha encontrado problemas de transferencia de referencias en el procesamiento y la inspección? No dudes en compartir en la sección de comentarios.
