I. Inspección de superficies planas y esféricas: la piedra angular de la óptica de precisión
La inspección de superficies planas y esféricas es la "fuerza estabilizadora" de los sistemas ópticos, siendo los requisitos principales la máxima precisión absoluta y la resistencia a las perturbaciones.
1. Inspección directa de frente de onda (interferometría)
● Interferómetro de Fizeau:
○ Principio: Interferencia de ruta común, el espejo estándar y el espejo bajo prueba comparten la misma ruta óptica.
○ Ventajas: Precisión extremadamente alta. Debido al alto solapamiento entre las trayectorias luminosas de referencia y de medición, es posible eliminar de forma natural las aberraciones residuales en el sistema.
○ Limitaciones: la interferometría de cambio de fase tradicional es extremadamente sensible a las vibraciones y requiere un estricto aislamiento de vibraciones y control de temperatura.

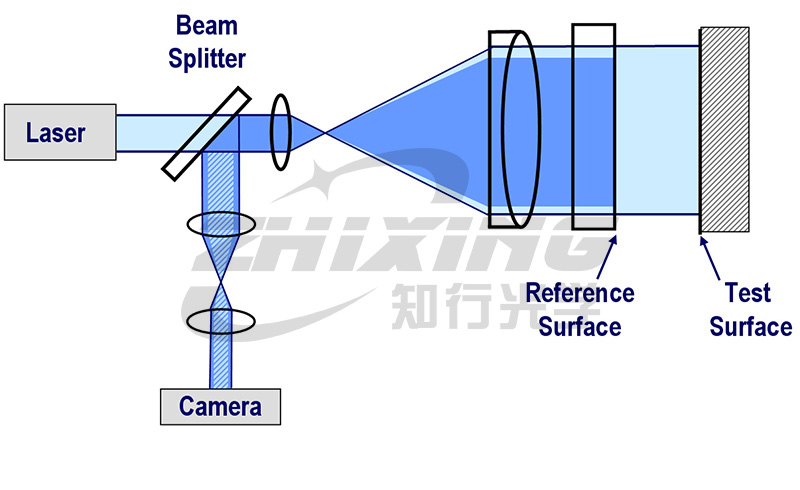

Diagrama de trayectoria óptica del interferómetro de Fizeau
●Interferómetro dinámico (tipo resistente a sísmica):
○Principio: el cambio de fase espacial se logra dentro de un solo cuadro utilizando una matriz polarizadora, adquiriendo simultáneamente múltiples imágenes de diferencia de fase para realizar una medición instantánea de la resistencia sísmica.
○Ventajas: Resistencia sísmica instantánea, un salvavidas para el monitoreo en línea en cámaras de vacío, entornos de alta y baja temperatura y edificios de fábricas ruidosos.
○Desventajas: error de ruta óptica no común. Las trayectorias de la luz de referencia y de la luz de medición están separadas y la deriva del sistema no se puede cancelar; Además, debido a las imágenes basadas en fotogramas, su resolución lateral es sólo 1/4 de la de los interferómetros tradicionales, lo que dificulta la captura de errores intermedios de alta frecuencia.

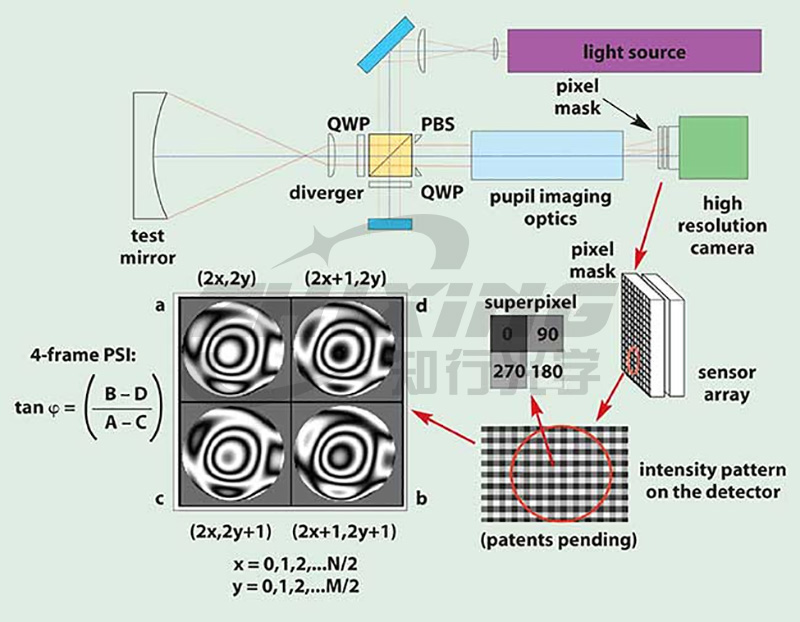

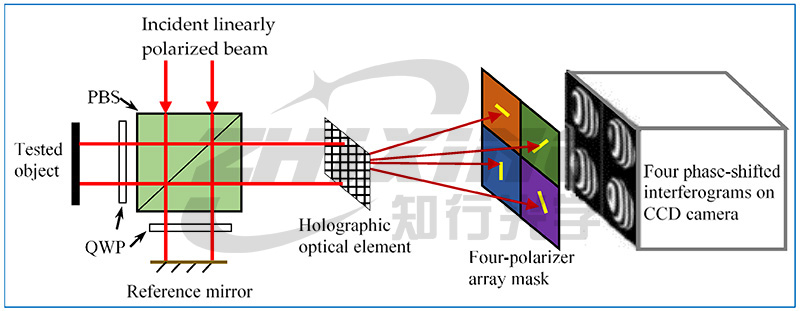

Principio de funcionamiento del interferómetro dinámico.
2. Detección de pendientes (método diferencial)
● Shack-Hartmann:
○ Principio: el frente de onda se segmenta y se obtienen imágenes utilizando una matriz de microlentes. La pendiente del frente de onda se calcula utilizando el desplazamiento del punto de luz con respecto a una posición de referencia, reconstruyendo así la forma de la superficie.
○ Ventajas: rango dinámico extremadamente grande, sin necesidad de una fuente de luz coherente, estructura compacta.
○ Limitaciones: la resolución espacial está limitada por la densidad de apertura de la microlente y la precisión absoluta es relativamente baja (aproximadamente 1/50 lambda).

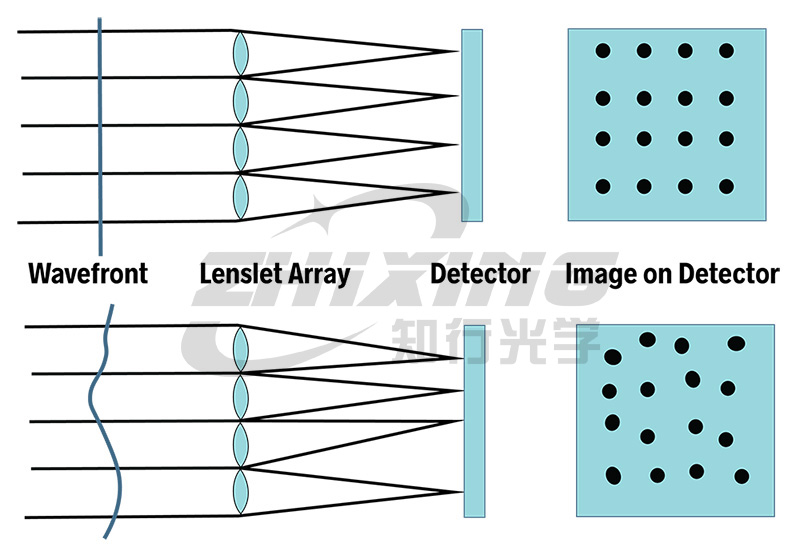

Principio de funcionamiento de Hartmann
● Interferencia de corte lateral (LSI):
○ Principio: Interferencia por desalineación del frente de onda para obtener información diferencial (pendiente) del frente de onda.
○ Ventajas: No requiere luz de referencia, posee propiedades de trayectoria común y tiene una excelente resistencia a las vibraciones. Comúnmente utilizado para la calibración de frente de onda in situ de longitudes de onda extremadamente cortas (como EUV) o sistemas altamente integrados.
○ Limitaciones: como medición diferencial, la reconstrucción del frente de onda depende en gran medida del algoritmo de integración y la precisión está limitada por la magnitud de la cantidad de corte. Normalmente se utiliza como solución de calibración a nivel de sistema.
Principio de funcionamiento del interferómetro de corte transversal.
II. Pruebas de superficies asféricas: de la compensación geométrica a las técnicas de difracción
La esencia de las pruebas de superficies asféricas es la "simplificación", transformando frentes de onda asféricos complejos en esferas o planos fácilmente mensurables mediante métodos de compensación.
1. Prueba de frente de onda directa (interferencia de compensación de punto nulo)
● Prueba de punto nulo:
○ Ventajas: Autocolimación de óptica geométrica, recorrido óptico sencillo, bajo coste.
○ Limitaciones: generalización deficiente; limitado a superficies cuadráticas; no puede manejar superficies asféricas o de forma libre de orden superior.
Principio de funcionamiento de la detección sin imágenes.
● Compensadores refractivos (como los compensadores de Offner):
○ Ventajas: Tecnología madura, adecuada para superficies asféricas convencionales de gran diámetro.
○ Limitaciones: Proceso de fabricación extremadamente complejo y montaje/ajuste delicado. La desviación fuera del eje debe controlarse estrictamente; Incluso los errores de montaje más pequeños pueden introducir graves aberraciones coaxiales, interfiriendo con la determinación de la forma de la superficie.
Principio de funcionamiento del compensador de refracción.
● Holografía computacional(CGH):
○ Ventajas: Compensación universal. Puede integrar funciones de alineación, transformando la tediosa alineación física en sitio en una alineación geométrica asistida por software, evitando efectivamente las "trampas de ensamblaje y ajuste" de los compensadores tradicionales.
○ Limitaciones: Falta de versatilidad. Tiene un atributo "dedicado"; Cada superficie asférica requiere costos de diseño y personalización independientes.
CGHPrincipio de funcionamiento
2. Otros esquemas de detección
● Costura por debajo de la apertura (SSI):
○ Principio: los interferómetros se utilizan para medir áreas locales con pequeños cambios de pendiente y luego se realiza una unión matemática.
○ Ventajas: Al utilizar un interferómetro de pequeña apertura y una síntesis algorítmica, esto supera las limitaciones de tamaño del sensor, logrando una detección de alta resolución de apertura ultra grande, componentes de gran asfericidad, equilibrando la precisión de la medición y la flexibilidad del sistema.
○ Limitaciones: controlar el error acumulativo es difícil; dependencia extremadamente alta de una etapa de desplazamiento de precisión.

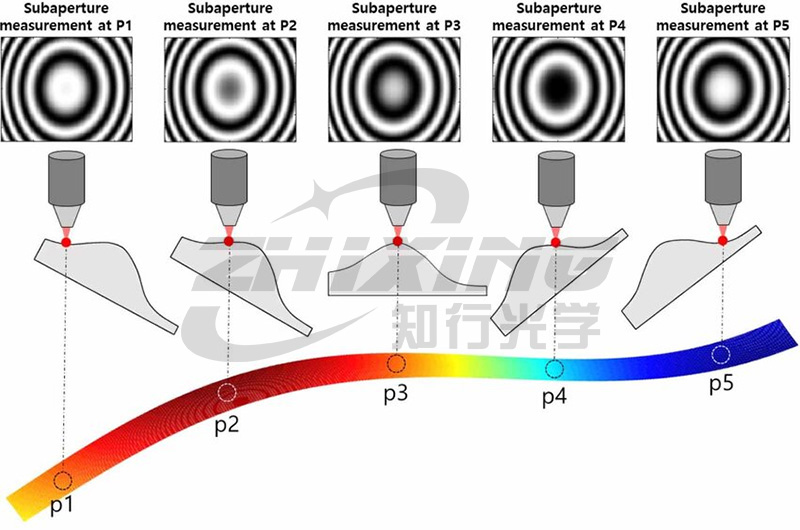

Principio de funcionamiento del empalme por debajo de la apertura
III. Comparación integral: matriz lógica de selección
IV. Conclusión: el equilibrio en la lógica de la ingeniería
La selección de métodos de inspección óptica de precisión es esencialmente un acto de equilibrio entre precisión, eficiencia y costo.
●La precisión es el resultado final: bajo las condiciones ambientales existentes, asegúrese de que el error de inspección sea suficiente para respaldar la convergencia del procesamiento, evitando fallas del sistema debido a una "calidad insuficiente".
●La eficiencia es vida: dentro de las capacidades de procesamiento existentes, elija el método con la retroalimentación más rápida y el montaje y ajuste más simples, evitando el estancamiento de la I+D debido a la "redundancia del proceso".
●El costo es el límite: dentro de un período presupuestario limitado, elija el camino con el mayor retorno general de la inversión, evitando el desperdicio de recursos debido a una "calidad excesiva".
Sólo el "punto de referencia de inspección" establecido dentro de estas tres líneas rojas puede impulsar una iteración eficiente del circuito cerrado de procesamiento. Volver al sentido común de la ingeniería y partir de las necesidades es la clave para conseguir el doble de resultado con la mitad de esfuerzo.
